Caricamento dei moduli continui tramite il trascinamoduli a spinta

In base al tipo di trascinamoduli, a spinta o a trazione, è possibile caricare il modulo continuo utilizzando quattro tipi diversi di percorso carta. L'impostazione predefinita della stampante è la posizione trascinamoduli a spinta.

1. Inserire il cavo di alimentazione della stampante in una presa dotata di messa a terra, quindi premere Avvio/Arr..

2. Controllare che il percorso carta sia libero.

   Nota: se nella stampante sono caricati fogli singoli o buste, rimuoverli premendo AvanzMod.

3. Impostare la leva dello spessore dei moduli nella posizione corrispondente al tipo di carta utilizzata.



4. Sollevare il coperchio anteriore.



5. Spostare la leva di selezione della carta verso il basso in posizione .

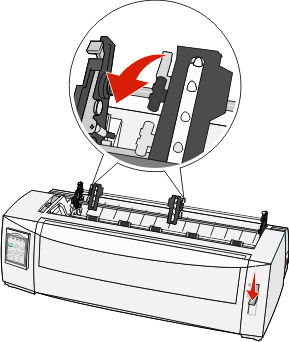

6. Sollevare le leve di bloccaggio destra e sinistra per sbloccare i trascinamoduli.

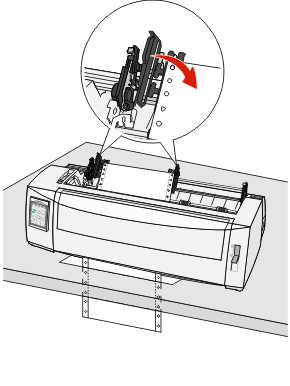

7. Aprire gli sportelli dei trascinamoduli destro e sinistro, quindi inserire i fori della carta nel secondo o terzo perno dell'unità trascinamoduli.



   Note:

   • Se necessario, regolare i trascinamoduli di destra o di sinistra per adattarli alla larghezza della carta.
   • Se il trascinamoduli viene mantenuto a sinistra dei fermi in gomma, la carta rimane posizionata all'interno dell'area del sensore.

8. Chiudere gli sportelli del trascinamoduli di destra e di sinistra.

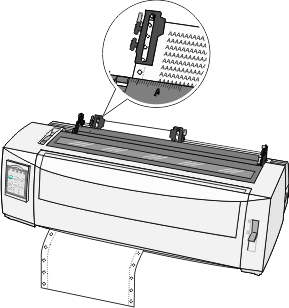

9. Allineare il margine sinistro della carta spostando il trascinamoduli, con il simbolo [A impresso sulla piastra posteriore.

   Nota: la distanza fra il simbolo [A e il margine sinistro della carta determina la larghezza del margine sinistro.

10. Abbassare la leva di bloccaggio del trascinamoduli di sinistra per fissarlo in posizione.

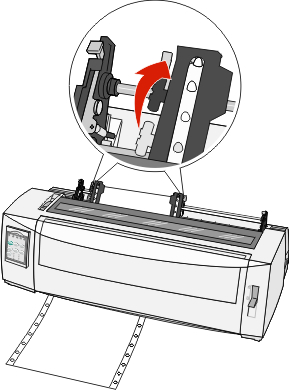

11. Eliminare qualsiasi gioco della carta e bloccare la leva destra.

12. Chiudere il coperchio anteriore.



13. Premere Avvio/Arr. per caricare la carta sull'Inizio modulo e per mettere la stampante in linea.

    Note:

    • Se la funzione Strappo automatico è abilitata, la stampante porta la carta sulla barra di strappo.
    • Quando si utilizza il trascinamoduli a spinta per stampare moduli continui, la spaziatura nei primi 1,5 cm del modulo potrebbe non essere uniforme.

Caricamento anteriore di moduli continui tramite il trascinamoduli a trazione superiore

Verificare che il trascinamoduli sia nella posizione di trazione superiore.

1. Inserire il cavo di alimentazione della stampante in una presa dotata di messa a terra, quindi premere Avvio/Arr..

2. Controllare che il percorso carta sia libero.

   Nota: se nella stampante sono caricati fogli singoli o buste, rimuoverli premendo AvanzMod.

3. Impostare la leva dello spessore dei moduli nella posizione corrispondente al tipo di carta utilizzata.

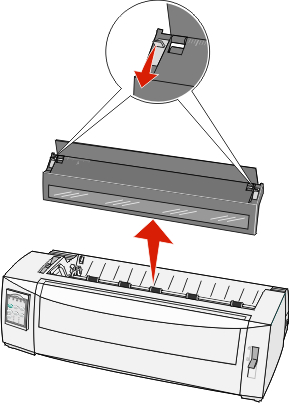

4. Rimuovere il coperchio di accesso al nastro.

5. Spostare la leva di selezione della carta verso il basso in posizione .

6. Sollevare le leve di bloccaggio destra e sinistra per sbloccare i trascinamoduli.

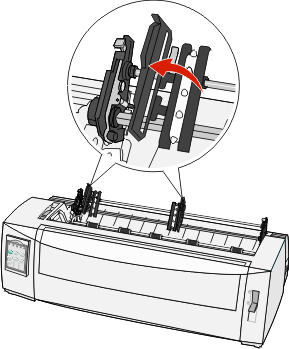

7. Aprire gli sportelli dei trascinamoduli destro e sinistro.



8. Aprire il coperchio anteriore della stampante.

9. Inserire la carta nella parte anteriore della stampante tra le piastre di metallo e di plastica.

   Nota: Spingere o trascinare la carta attraverso il percorso carta senza superare la testina di stampa.



10. Chiudere il coperchio anteriore.



11. Inserire i fori della carta nei perni dei trascinamoduli.

    Note:

    • Se necessario, regolare i trascinamoduli di destra o di sinistra per adattarli alla larghezza della carta.
    • Se si verificano problemi durante la regolazione del trascinamoduli di destra in base alla larghezza della carta, rimuovere i fermi in gomma dalla loro posizione. Adattare il trascinamoduli destro alla larghezza della carta e bloccarlo dopo aver caricato la carta.

12. Chiudere gli sportelli del trascinamoduli di destra e di sinistra.

13. Sostituire il coperchio di accesso al nastro.

14. Allineare il margine sinistro della carta spostando il trascinamoduli, con il simbolo [A impresso sulla piastra posteriore.

    Nota: la distanza fra il simbolo [A e il margine sinistro della carta determina la larghezza del margine sinistro.

15. Abbassare la leva di bloccaggio del trascinamoduli di sinistra per fissarlo in posizione.

16. Eliminare qualsiasi gioco della carta e bloccare la leva destra.



17. Aprire il coperchio del pannello di controllo per accedere al secondo livello.

18. Premere Regolaz., Regolaz. o AvanzRiga per spostare la carta all'Inizio modulo che si desidera utilizzare.

    Nota: Utilizzare il secondo modulo per impostare l'allineamento dell'Inizio modulo. A tale scopo, allineare le righe orizzontali situate sulla piastra, all'Inizio modulo desiderato.

19. Premere ImpInMod per impostare l'Inizio modulo.

    Nota: L'inizio modulo non viene salvato se la stampante è spenta o se si esaurisce la carta mentre viene utilizzato il trascinamoduli a trazione superiore.

20. Assicurarsi che la stampante sia in linea e la spia Pronta sia accesa e verde fisso.

    Nota: Se la spia Pronta non è accesa e verde fisso, premere Avvio/Arr.

Caricamento dal basso di moduli continui tramite il trascinamoduli a trazione superiore

Note:

• Verificare che il trascinamoduli sia nella posizione di trazione superiore.
• Utilizzare un tipo di mobile con un'apertura al centro per l'alimentazione della carta.
• La funzione di trazione per il caricamento dal basso, risulta molto utile per la carta che tende ad arricciarsi, molto pesante o molto leggera.
• Se è installato l'alimentatore fogli automatico o l'alimentatore trascinamoduli 2, vedere la documentazione fornita per istruzioni sul caricamento della carta con l'opzione.

1. Inserire il cavo di alimentazione della stampante in una presa dotata di messa a terra, quindi premere Avvio/Arr..

2. Controllare che il percorso carta sia libero.

   Nota: se nella stampante sono caricati fogli singoli o buste, rimuoverli premendo AvanzMod.

3. Impostare la leva dello spessore dei moduli su 7.



4. Spostare la leva di selezione della carta verso il basso in posizione .

5. Rimuovere il coperchio di accesso al nastro.



6. Sollevare le leve di bloccaggio destra e sinistra per sbloccare i trascinamoduli.



7. Aprire gli sportelli dei trascinamoduli destro e sinistro.



8. Inserire la carta attraverso la fessura inferiore della stampante.

   Nota: Spingere o trascinare la carta attraverso il percorso carta senza superare la testina di stampa.

9. Inserire i fori della carta nei perni dei trascinamoduli.



   Note:

   • Se necessario, regolare i trascinamoduli di destra o di sinistra per adattarli alla larghezza della carta.
   • Se si verificano problemi durante la regolazione del trascinamoduli di destra in base alla larghezza della carta, rimuovere i fermi in gomma dalla loro posizione. Adattare il trascinamoduli destro alla larghezza della carta e bloccarlo dopo aver caricato la carta.

10. Chiudere gli sportelli del trascinamoduli di destra e di sinistra.

11. Sostituire il coperchio di accesso al nastro.

12. Allineare il margine sinistro della carta spostando il trascinamoduli, con il simbolo [A impresso sulla piastra posteriore.

    Nota: la distanza fra il simbolo [A e il margine sinistro della carta determina la larghezza del margine sinistro.



13. Abbassare la leva di bloccaggio del trascinamoduli di sinistra per fissarlo in posizione.

14. Eliminare qualsiasi gioco della carta e bloccare la leva destra.

15. Aprire il coperchio del pannello di controllo per accedere al secondo livello.

16. Premere Regolaz. , Regolaz. o AvanzRiga per spostare la carta all'Inizio modulo che si desidera utilizzare.

17. Premere ImpInMod per impostare l'Inizio modulo.

    Nota: L'inizio modulo non viene salvato se la stampante è spenta o se si esaurisce la carta mentre viene utilizzato il trascinamoduli a trazione superiore.

18. Assicurarsi che la stampante sia in linea e la spia Pronta sia accesa e verde fisso.

    Nota: Se la spia Pronta non è accesa e verde fisso, premere Avvio/Arr.
