Доступные внутренние параметры

• Модуль памяти

  • DDR3 DIMM

  • Флэш-память

    • Шрифты

    • Платы с микропрограммным обеспечением

      • Штрихкоды форм

      • PRESCRIBE

      • IPDS

      • Printcryption

• Порты внутренних решений Lexmark^TM (Internal Solutions Port, ISP)

  • Параллельный порт ISP 1284-B

  • MarkNet^TMсервер беспроводной печати N8350 802.11 b/g/n

  • Волоконно-оптический порт ISP MarkNet N8130 10/100

  • Плата последовательного интерфейса RS-232-C

Обеспечьте доступ к системной плате.

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: При доступе к плате контроллера или установке дополнительного оборудования или устройств памяти после настройки принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания от электрической розетки. Если к принтеру подключены другие устройства, отключите их, а также отсоедините кабели, идущие к принтеру.

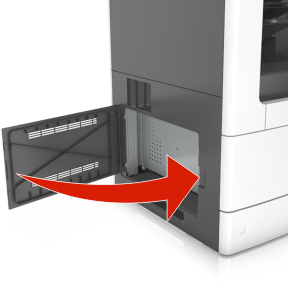

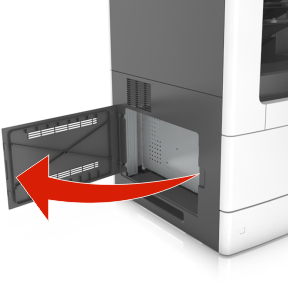

1. Откройте дверцу доступа к плате контроллера.

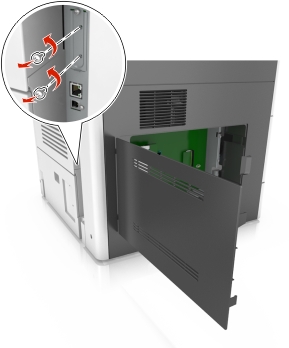

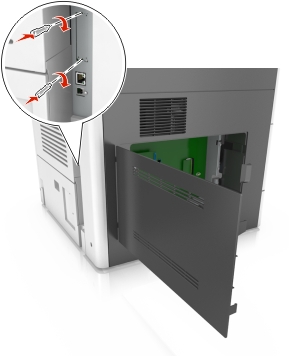

2. С помощью отвертки, отверните винты на щитке системной платы



3. Извлеките щиток.

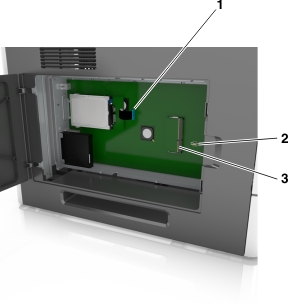

4. На следующем рисунке показан соответствующий разъем.

   ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Электронные компоненты системной платы могут выйти из строя под действием статического электричества. Перед тем, как прикоснуться к какому-либо электронному компоненту системной платы или разъему, дотроньтесь рукой до какой-нибудь металлической детали принтера.



   1	LexmarkПорт внутренних решений или разъем жесткого диска принтера
   2	Разъем дополнительных плат
   3	Разъем модуля памяти

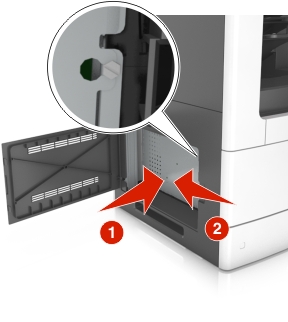

5. Установите щиток на место и совместите винты с отверстиями.

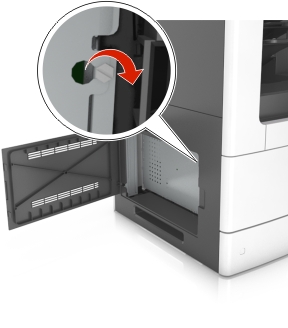

6. Затяните винты на щитке.



7. Закройте крышку доступа.



Установка карты памяти

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: При доступе к плате контроллера или установке дополнительного оборудования или устройств памяти после настройки принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания от электрической розетки. Если к принтеру подключены другие устройства, отключите их, а также отсоедините кабели, идущие к принтеру.

Можно отдельно приобрести дополнительную карту памяти и установить ее на системной плате.

1. Обеспечьте доступ к системной плате.

   Подробнее см. Обеспечьте доступ к системной плате..

2. Распакуйте карту памяти.

   ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Не прикасайтесь к контактам разъема, расположенным вдоль края модуля. Это может привести к повреждению.

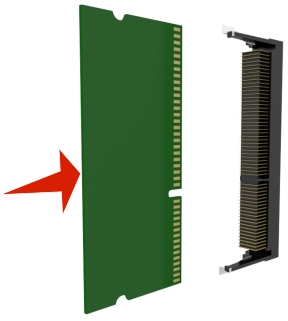

3. Совместите паз (1) карты памяти с выступом (2) на разъеме.



4. Вставьте карту памяти прямо в разъем, а затем нажмите на карту в направлении системной платы до щелчка.



5. Установите на место щиток системной платы, а потом защитную крышку системной платы.

Установка дополнительной платы

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: При доступе к плате контроллера или установке дополнительного оборудования или устройств памяти после настройки принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания от электрической розетки. Выключите все подключенные к принтеру устройства и отсоедините от принтера все подсоединенные к нему кабели.

1. Обеспечьте доступ к системной плате.

   Подробнее см. Обеспечьте доступ к системной плате..

2. Распакуйте дополнительную плату.

   ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Не прикасайтесь к контактам разъема вдоль края карты.

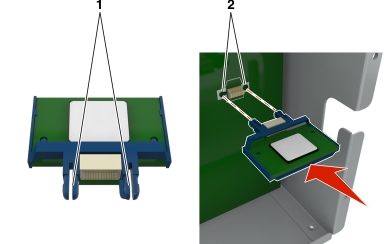

3. Возьмите плату за края и совместите пластмассовые штыри (1) платы с отверстиями (2) в системной плате.



4. С усилием вставьте плату в разъем, отображенный на иллюстрации.



   ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Неправильная установка карты может привести к повреждению карты и системной платы.

   Примечание. Разъем платы микропрограммного обеспечения должен соприкасаться с системной платой по всей длине и располагаться в одной плоскости с ней.

5. Закройте дверцу доступа к системной плате.

   Примечание. После установки программного обеспечения принтера и всех дополнительных устройств, возможно, потребуется вручную добавить дополнительные устройства в драйвере принтера, чтобы сделать их доступными для заданий печати. Подробнее см. Обновление списка дополнительных устройств в драйвере принтера.

Установка порта ISP

Системная плата поддерживает один дополнительный порт Lexmark Internal Solutions Port (ISP).

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: При доступе к плате контроллера или установке дополнительного оборудования или устройств памяти после настройки принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания от электрической розетки. Если к принтеру подключены другие устройства, отключите их, а также отсоедините кабели, идущие к принтеру.

1. Обеспечьте доступ к системной плате.

   Подробнее см. Обеспечьте доступ к системной плате..

2. Если установлен жесткий диск принтера, то сначала извлеките его.

   Подробнее см. Извлечение жесткого диска принтера.

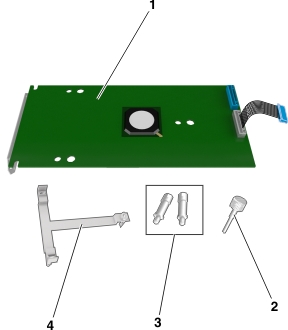

3. Извлеките плату ISP.



   1	Решение ISP
   2	Винт для крепления пластикового кронштейна к порту ISP
   3	Винты для крепления монтажного кронштейна ISP к щитку системной платы
   4	Пластиковый вкладыш

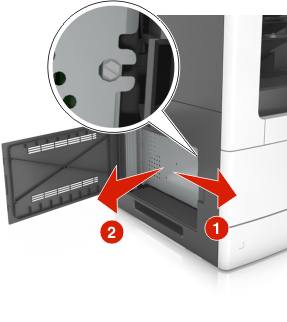

4. Снимите металлическую крышку с отверстия порта ISP.

   1. Отверните винт.



   2. Поднимите металлическую крышку, затем вытяните ее полностью.



5. Выровняйте штифты пластикового кронштейна с отверстиями на системной плате, затем нажмите на пластиковый кронштейн на каркасе системной платы пока он не станет со щелчком на место.



   Примечание. Убедитесь, что пластиковый кронштейн полностью закреплен, и что пластиковый кронштейн надежно установлен на каркасе.

6. Установите порт ISP в пластмассовую вставку.



   Примечание. Расположите порт ISP под углом к пластмассовой вставке, чтобы все свешивающиеся разъемы прошли через отверстие ISP в каркасе.

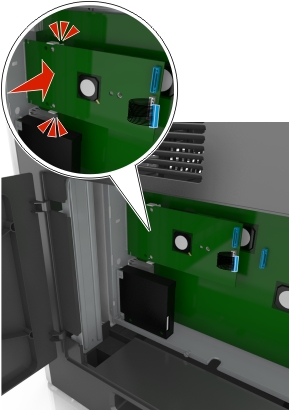

7. Опустите порт ISP на пластмассовую вставку, чтобы порт ISP был закреплен между двумя направляющими пластмассовой вставки.



8. Используйте прилагающийся винт для присоединения пластикового кронштейна к порту ISP.



   Примечание. Поверните винт по часовой стрелке, достаточно для того, чтобы закрепить ISP на месте, но не затягивайте его.

9. Присоедините два прилагаемых винта, чтобы прикрепить установочный кронштейн ISP к монтажному кронштейну системной платы.



10. Заверните винт, прикрепленный к порту ISP:

    ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Не затягивайте его слишком сильно.

11. Подсоедините интерфейсный кабель решения ISP к гнезду на системной плате.



    Примечание. Штекеры и разъемы помечены цветовой маркировкой.

Установка жесткого диска принтера

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: При доступе к плате контроллера или установке дополнительного оборудования или устройств памяти после настройки принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания от электрической розетки. Если к принтеру подключены другие устройства, отключите их, а также отсоедините кабели, идущие к принтеру.

1. Обеспечьте доступ к системной плате.

   Подробнее см. Обеспечьте доступ к системной плате..

2. Извлеките жесткий диск принтера из упаковки.

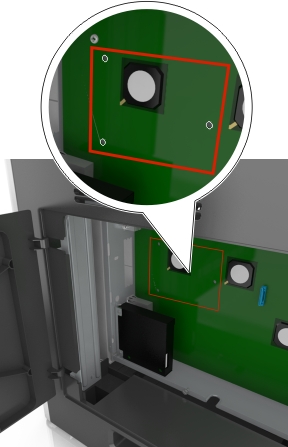

3. Найдите соответствующий разъем на каркасе системной платы.



   Примечание. Если установлен дополнительный порт ISP, то жесткий диск принтера необходимо установить в порт ISP.

   Чтобы установить жесткий диск принтера в порт ISP:

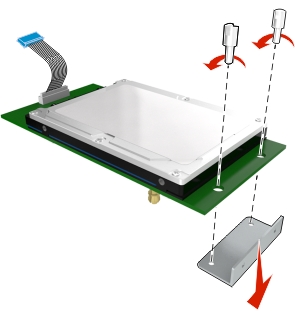

   1. Снимите винты, прикрепляющие монтажный кронштейн жесткого диска принтера к жесткому диску принтера, затем снимите кронштейн.



   2. Совместите зазоры жесткого диска принтера с отверстиями порта ISP, затем нажмите на жесткий диск принтера, чтобы зазоры встали на место.

      Предупреждение по установке. Удерживайте печатную плату в сборе за края. Не нажимайте на центральную часть жесткого диска принтера. Это может привести к повреждению.



   3. Вставьте разъем интерфейсного кабеля принтера в гнездо порта ISP.

      Примечание. Разъемы и гнезда имеют цветовую кодировку.



   Чтобы установить жесткий диск принтера непосредственно в системную плату:

   1. Совместите зазоры жесткого диска принтера с отверстиями порта системной платы, затем нажмите на жесткий диск принтера, чтобы зазоры встали на место.

      Предупреждение по установке. Удерживайте печатную плату в сборе за края. Не нажимайте на центральную часть жесткого диска принтера. Это может привести к повреждению.



   2. Вставьте два прилагаемых винта для закрепления держателя жесткого диска принтера.

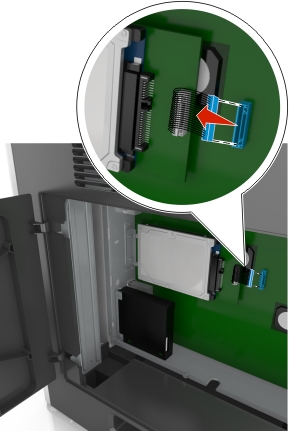

   3. Вставьте разъем интерфейсного кабеля жесткого диска принтера в гнездо на системной плате.

      Примечание. Разъемы и гнезда имеют цветовую кодировку.



Извлечение жесткого диска принтера

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: При доступе к плате контроллера или установке дополнительного оборудования или устройств памяти после настройки принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания от электрической розетки. Если к принтеру подключены другие устройства, отключите их, а также отсоедините кабели, идущие к принтеру.

1. Обеспечьте доступ к системной плате.

   Подробнее см. Обеспечьте доступ к системной плате..

2. Отсоедините интерфейсный кабель жесткого диска принтера от системной платы, оставив кабель подключенным к жесткому диску принтера. Чтобы отсоединить кабель, сожмите лепестки на разъеме интерфейсного кабеля для разблокировки фиксаторов.



3. Удалите винты, с помощью которых крепится жесткий диск принтера.



4. Извлеките жесткий диск принтера.



5. Отложите жесткий диск принтера.
