Installazione delle opzioni interne

icona di avvertenza Pericolo di scosse elettriche ATTENZIONE - PERICOLO DI SCOSSE ELETTRICHE: se si accede alla scheda del controller o si installano dispositivi di memoria o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e scollegare il cavo di alimentazione dalla presa elettrica. Spegnere gli eventuali dispositivi collegati alla stampante e scollegare tutti i cavi della stampante.

È possibile personalizzare la capacità di memoria e la connettività della stampante aggiungendo delle schede opzionali.

Opzioni interne disponibili

Scheda di memoria

DIMM DDR3

Installazione di una scheda di memoria

icona di avvertenza Pericolo di scosse elettriche ATTENZIONE - PERICOLO DI SCOSSE ELETTRICHE: se si accede alla scheda del controller o si installano dispositivi di memoria o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e scollegare il cavo di alimentazione dalla presa elettrica. Spegnere gli eventuali dispositivi collegati alla stampante e scollegare tutti i cavi della stampante.
Attenzione - Possibili danni: i componenti elettrici della scheda del controller sono facilmente danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda del controller, toccare una superficie metallica.

È possibile acquistare separatamente una scheda di memoria opzionale e collegarla alla scheda del controller.

  1. Accedere alla scheda del controller sul retro della stampante.

    Nota: Per questa operazione occorre un cacciavite a testa piatta.
  2. Ruotare le viti in senso antiorario per rimuoverle.

  3. Aprire leggermente il coperchio di accesso alla scheda del controller, quindi spostarlo verso destra per rimuoverlo.

    Remove the controller board access cover.

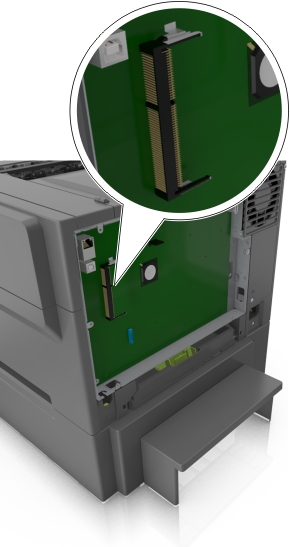

  4. Individuare il connettore della scheda di memoria sulla scheda del controller.

    Attenzione - Possibili danni: i componenti elettrici della scheda del controller sono facilmente danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda del controller, toccare una superficie metallica.
  5. Estrarre la scheda di memoria dalla confezione.

    Attenzione - Possibili danni: non toccare i punti di connessione lungo il bordo della scheda. In tal modo la scheda di memoria potrebbe danneggiarsi.

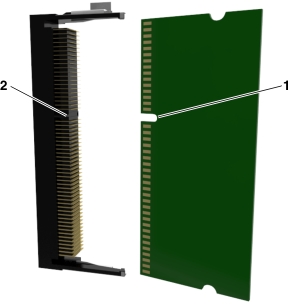

  6. Allineare la tacca (1) sulla scheda di memoria con la scanalatura (2) sul connettore.

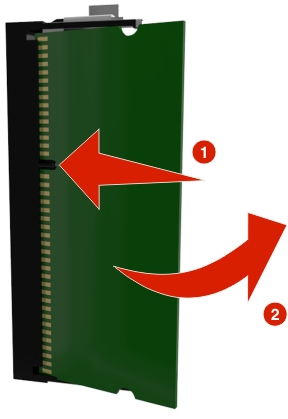

  7. Inserire la scheda di memoria nel connettore, quindi spingerla verso la scheda del controller fino a farla scattare in posizione.

  8. Reinstallare il coperchio.

  9. Ruotare le viti in senso orario per bloccare il coperchio.
