Установка внутренних дополнительных устройств

значок внимания - Опасность поражения электрическим током ВНИМАНИЕ – ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! При доступе к плате контроллера или установке дополнительного оборудования или устройств памяти после настройки принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания от электрической розетки. Если к принтеру подключены другие устройства, отключите их, а также отсоедините кабели, идущие к принтеру.
Предупреждение – Риск повреждения! Электронные компоненты системной платы могут выйти из строя под действием статического электричества. Перед тем как прикоснуться к какому-либо электронному компоненту платы контроллера или разъему, дотроньтесь рукой до какой-нибудь металлической детали принтера.

Доступные внутренние параметры

Обеспечьте доступ к системной плате.

значок внимания - Опасность поражения электрическим током ВНИМАНИЕ – ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! При доступе к плате контроллера или установке дополнительного оборудования или устройств памяти после настройки принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания от электрической розетки. Если к принтеру подключены другие устройства, отключите их, а также отсоедините кабели, идущие к принтеру.

  1. Получите доступ к плате контроллера на задней панели принтера.

    Примечание: Для этой операции требуется шлицевая отвертка.

  2. Для удаления винтов поверните их против часовой стрелки.

  3. Приоткройте крышку доступа к плате контроллера, а затем сдвиньте ее вправо, чтобы снять.

  4. Найдите соответствующий разъем на плате контроллера.

    Предупреждение – Риск повреждения! Электронные компоненты системной платы могут выйти из строя под действием статического электричества. Перед тем как прикоснуться к какому-либо электронному компоненту платы контроллера или разъему, дотроньтесь рукой до какой-нибудь металлической детали принтера.

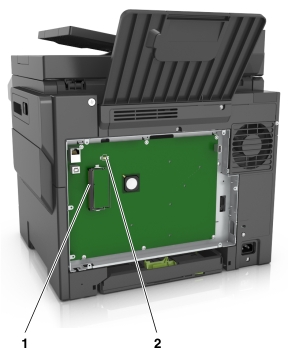

    Locate the appropriate connector on the controller board.

    1

    Разъем модуля памяти

    2

    Разъем дополнительных плат


  5. Прикрепите крышку на место.

  6. Поверните винты по часовой стрелке, чтобы закрыть крышку.

Установка карты памяти

значок внимания - Опасность поражения электрическим током ВНИМАНИЕ – ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! При доступе к плате контроллера или установке дополнительного оборудования или устройств памяти после настройки принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания от электрической розетки. Если к принтеру подключены другие устройства, отключите их, а также отсоедините кабели, идущие к принтеру.

  1. Доступ к плате контроллера.

    Подробнее см. Обеспечьте доступ к системной плате..

  2. Распакуйте карту памяти.

    Предупреждение – Риск повреждения! Не прикасайтесь к контактам разъема, расположенным вдоль края модуля. Это может привести к повреждению.

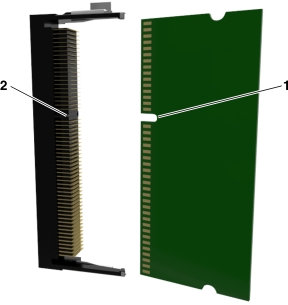

  3. Совместите паз (1) на карте памяти с выступом (2) на разъеме.

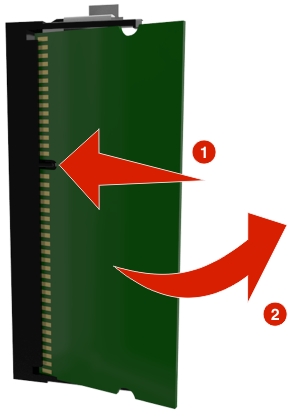

  4. Вставьте плату памяти прямо в разъем, а затем протолкните ее в направлении платы контроллера до щелчка.

  5. Закройте крышку доступа к плате контроллера.

Установка дополнительной платы

значок внимания - Опасность поражения электрическим током ВНИМАНИЕ – ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! При доступе к плате контроллера или установке дополнительного оборудования или устройств памяти после настройки принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания от электрической розетки. Выключите все подключенные к принтеру устройства и отсоедините от принтера все подсоединенные к нему кабели.
Предупреждение – Риск повреждения! Электронные компоненты системной платы могут выйти из строя под действием статического электричества. Перед тем, как прикоснуться к какому-либо электронному компоненту системной платы или разъему, дотроньтесь рукой до какой-нибудь металлической детали принтера.

  1. Обеспечьте доступ к системной плате.

    Подробнее см. Обеспечьте доступ к системной плате..

  2. Распакуйте дополнительную плату.

    Предупреждение – Риск повреждения! Не прикасайтесь к контактам разъема вдоль края карты.

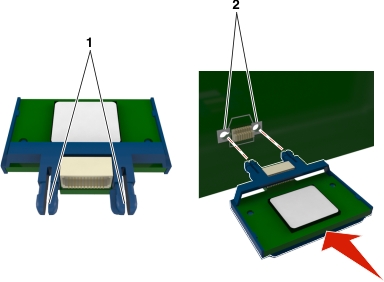

  3. Возьмите плату за края и совместите пластмассовые штыри (1) платы с отверстиями (2) в системной плате.

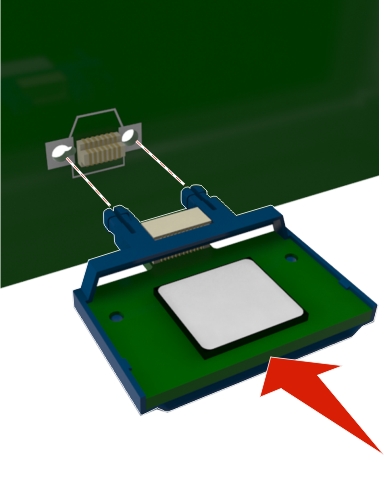

  4. С усилием вставьте плату в разъем, отображенный на иллюстрации.

    Optional card attached to the controller board
    Предупреждение – Риск повреждения! Неправильная установка карты может привести к повреждению карты и системной платы.
    Примечание: Разъем платы микропрограммного обеспечения должен соприкасаться с системной платой по всей длине и располагаться в одной плоскости с ней.

  5. Закройте дверцу доступа к системной плате.

    Примечание: После установки программного обеспечения принтера и всех дополнительных устройств, возможно, потребуется вручную добавить дополнительные устройства в драйвере принтера, чтобы сделать их доступными для заданий печати. Подробнее см. Добавление доступных дополнительных модулей в драйвере печати.
