Onderdelen en supplies vervangen

Een tonercartridge vervangen

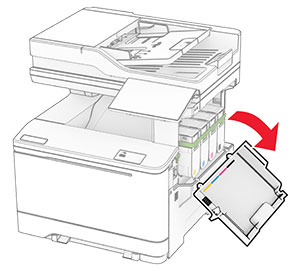

  1. Open klep B.

    Klep B aan de rechterkant van de printer wordt naar beneden getrokken.

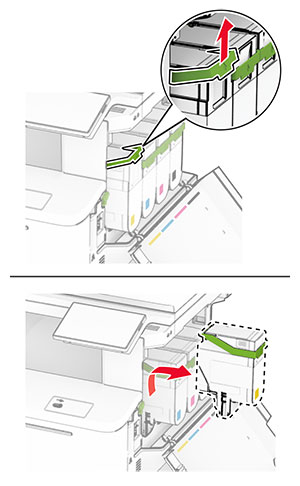

  2. Verwijder de gebruikte tonercartridge.

    Een groene vergrendeling wordt omhoog getrokken om de gebruikte tonercartridge te verwijderen.

  3. Pak de nieuwe tonercartridge uit.

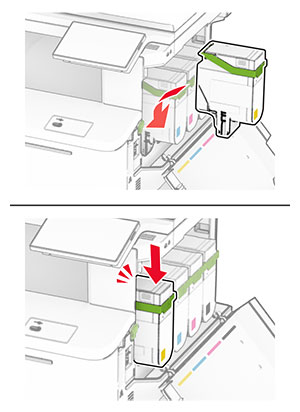

  4. Druk de nieuwe tonercartridge naar binnen totdat deze vastklikt .

    Er is een nieuwe tonercartridge geplaatst.

  5. Sluit de klep.

Een beeldverwerkingskit vervangen

  1. Open klep B.

    Klep B aan de rechterkant van de printer wordt naar beneden getrokken.

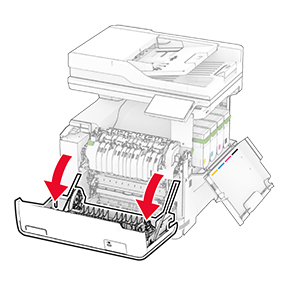

  2. Open klep A.

    attentiepictogram heet oppervlak   LET OP: HEET OPPERVLAK:  De binnenkant van de printer kan heet zijn. Om letsel te voorkomen, moet u een heet oppervlak eerst laten afkoelen voordat u het aanraakt.
    Klep A is geopend.

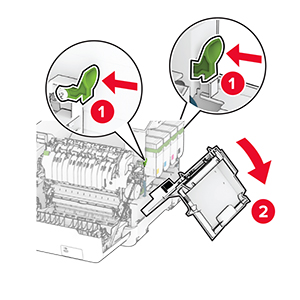

  3. Verwijder de rechterklep.

    De groene klemmen worden ingedrukt en de rechterklep wordt vervolgens verwijderd.

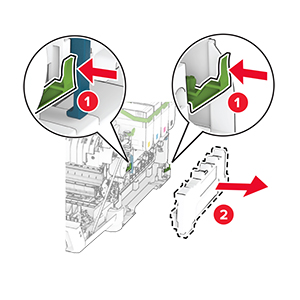

  4. Verwijder de toneroverloopfles.

    De groene klemmen worden ingedrukt en de gebruikte toneroverloopfles wordt vervolgens uit de printer getrokken.

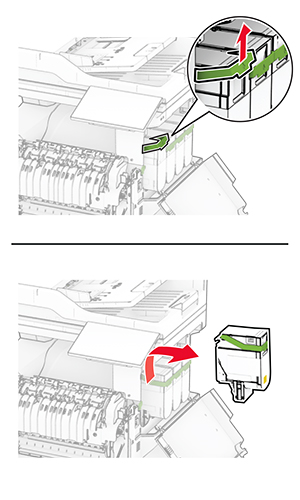

  5. Verwijder de tonercartridges.

    De groene klemmen worden omhoog getrokken om de tonercartridges te verwijderen.

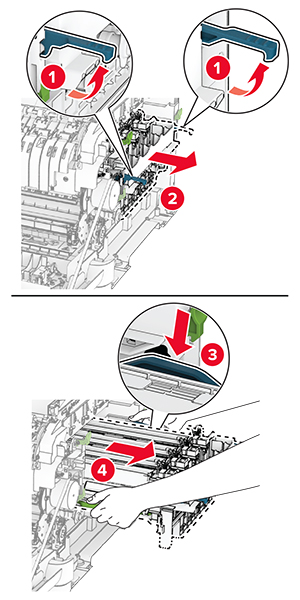

  6. Verwijder de gebruikte beeldverwerkingskit.

    De blauwe klemmen worden omhoog getrokken en de gebruikte beeldverwerkingskit wordt vervolgens uit de printer getrokken.

  7. Haal de nieuwe beeldverwerkingskit uit de verpakking.

    Beeldverwerkingskit zwart

    Beeldverwerkingskit zwart en kleur

    De nieuwe beeldverwerkingskit met een nieuwe zwarte developer-eenheid.
    De nieuwe beeldverwerkingskit met cyaan, magenta, gele en zwarte developer-eenheden.

    Opmerkingen:

    • De zwarte beeldverwerkingskit bevat de beeldverwerkingskit en de zwarte developer-eenheid.
    • De beeldverwerkingskit zwart-wit en kleur bevat de beeldverwerkingskit en de zwarte, cyaan, magenta en gele ontwikkelaarseenheden.
    • Als u de beeldverwerkingskit zwart-wit vervangt, moet u de cyaan, magenta en gele ontwikkelaarseenheden van de gebruikte beeldverwerkingskit bewaren.

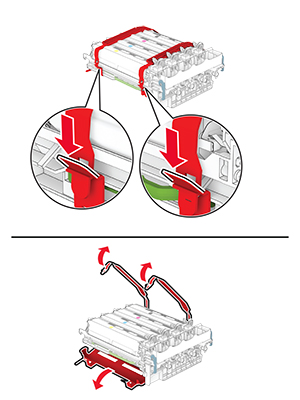

  8. Verwijder het verpakkingsmateriaal.

    De rode strips worden verwijderd uit de nieuwe beeldverwerkingskit.
    Opmerking:  Als u de beeldverwerkingskit zwart-wit vervangt, plaatst u de magenta, cyaan en gele ontwikkelaarseenheden in de nieuwe beeldverwerkingskit.
    Waarschuwing: mogelijke beschadiging:  Stel de beeldverwerkingskit niet bloot aan direct licht. Langdurige blootstelling aan licht kan tot problemen met de afdrukkwaliteit leiden.
    Waarschuwing: mogelijke beschadiging:  Raak de trommel van de fotoconductor niet aan. Dit kan de afdrukkwaliteit van toekomstige afdruktaken verminderen.
    Een pictogram die waarschuwt de trommel van de fotoconductor niet aan te raken.

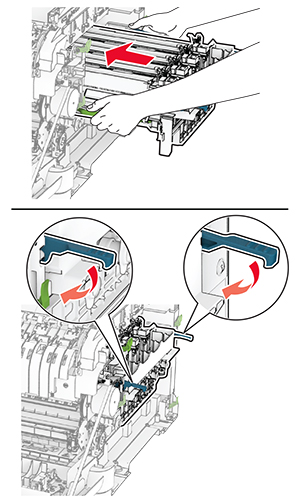

  9. Plaats de nieuwe beeldverwerkingskit tot deze stevig vastzit.

    De nieuwe beeldverwerkingskit wordt in de printer geplaatst en vervolgens worden de blauwe klemmen omlaag gedrukt.

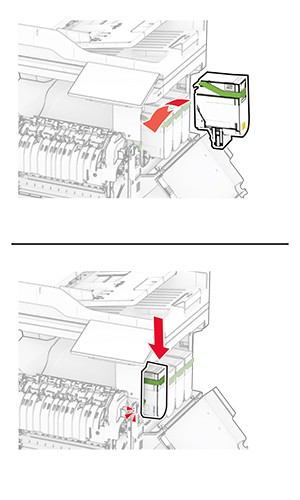

  10. Plaats de tonercartridges totdat ze vastklikken .

    De tonercartridges worden in de printer geplaatst.

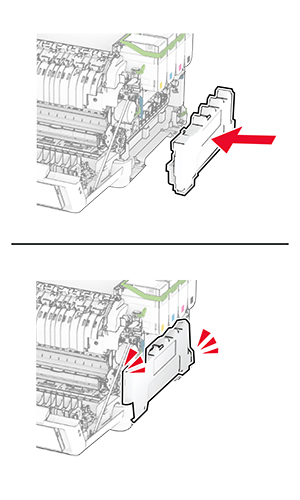

  11. Druk de toneroverloopfles naar binnen tot deze vastklikt .

    De toneroverloopfles wordt in de printer geplaatst.

  12. Bevestig de rechterklep totdat deze op zijn plaats klikt .

    De rechterklep is uitgelijnd en vervolgens bevestigd aan de printer.

  13. Sluit klep A en sluit vervolgens klep B.

Overloopfles vervangen

  1. Open klep B.

    Klep B aan de rechterkant van de printer wordt naar beneden getrokken.

  2. Open klep A.

    attentiepictogram heet oppervlak   LET OP: HEET OPPERVLAK:  De binnenkant van de printer kan heet zijn. Om letsel te voorkomen, moet u een heet oppervlak eerst laten afkoelen voordat u het aanraakt.
    Klep A is geopend.

  3. Verwijder de rechterklep.

    De groene klemmen worden ingedrukt en de rechterklep wordt vervolgens verwijderd.

  4. Verwijder de gebruikte toneroverloopfles.

    De groene klemmen worden ingedrukt en de gebruikte toneroverloopfles wordt vervolgens uit de printer getrokken.
    Opmerking:  Om te voorkomen dat u toner knoeit, plaatst u de fles rechtop.

  5. Haal de nieuwe toneroverloopfles uit de verpakking.

  6. Druk de nieuwe toneroverloopfles naar binnen tot deze vastklikt .

    De toneroverloopfles wordt in de printer geplaatst.

  7. Bevestig de rechterklep totdat deze op zijn plaats klikt .

    De rechterklep is uitgelijnd en vervolgens bevestigd aan de printer.

  8. Sluit klep A en sluit vervolgens klep B.

Een developer-eenheid vervangen

  1. Open klep B.

    Klep B aan de rechterkant van de printer wordt naar beneden getrokken.

  2. Open klep A.

    attentiepictogram heet oppervlak   LET OP: HEET OPPERVLAK:  De binnenkant van de printer kan heet zijn. Om letsel te voorkomen, moet u een heet oppervlak eerst laten afkoelen voordat u het aanraakt.
    Klep A is geopend.

  3. Verwijder de rechterklep.

    De groene klemmen worden ingedrukt en de rechterklep wordt vervolgens verwijderd.

  4. Verwijder de toneroverloopfles.

    De groene klemmen worden ingedrukt en de gebruikte toneroverloopfles wordt vervolgens uit de printer getrokken.

  5. Verwijder de tonercartridges.

    De groene klemmen worden omhoog getrokken om de tonercartridges te verwijderen.

  6. Verwijder de beeldverwerkingskit.

    De blauwe klemmen worden omhoog getrokken en de beeldverwerkingskit wordt vervolgens uit de printer getrokken.

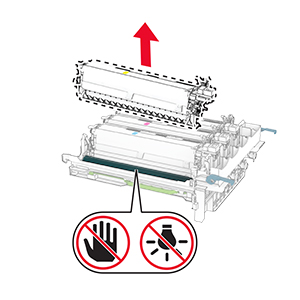

  7. Verwijder de gebruikte developer-eenheid.

    Waarschuwing: mogelijke beschadiging:  Stel de beeldverwerkingskit niet bloot aan direct licht. Langdurige blootstelling aan licht kan tot problemen met de afdrukkwaliteit leiden.
    Waarschuwing: mogelijke beschadiging:  Raak de trommel van de fotoconductor niet aan. Dit kan de afdrukkwaliteit van toekomstige afdruktaken verminderen.
    De gebruikte developer-eenheid wordt uit de beeldverwerkingskit met een niet-aanraken-symbool getrokken.

  8. Verwijder het verpakkingsmateriaal.

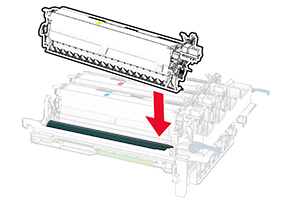

  9. Plaats de nieuwe developer-eenheid.

    De nieuwe developer-eenheid wordt in de beeldverwerkingskit geplaatst.

  10. Plaats de beeldverwerkingskit tot deze stevig vastzit.

    De nieuwe beeldverwerkingskit wordt in de printer geplaatst en vervolgens worden de blauwe klemmen omlaag gedrukt.

  11. Plaats de tonercartridges totdat ze vastklikken .

    De tonercartridges worden in de printer geplaatst.

  12. Druk de toneroverloopfles naar binnen tot deze vastklikt .

    De toneroverloopfles wordt in de printer geplaatst.

  13. Bevestig de rechterklep totdat deze op zijn plaats klikt .

    De rechterklep is uitgelijnd en vervolgens bevestigd aan de printer.

  14. Sluit klep A en sluit vervolgens klep B.

De oppakband vervangen

  1. Zet de printer uit.

  2. Trek de stekker van het netsnoer uit het stopcontact en haal het netsnoer uit de printer.

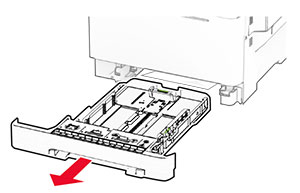

  3. Verwijder de lade.

    De lade wordt uit de printer getrokken.

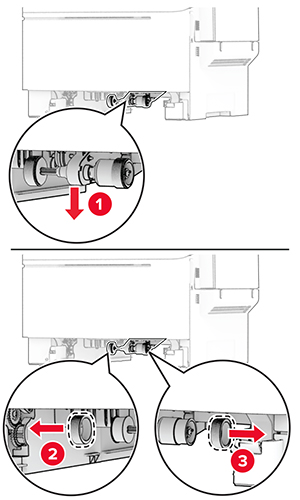

  4. Verwijder de gebruikte oppakbanden.

    De gebruikte oppakbanden worden verwijderd van de grijprol.

  5. Haal de nieuwe oppakbanden uit de verpakking.

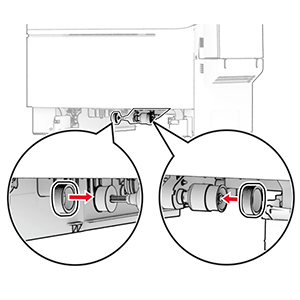

  6. Plaats de nieuwe oppakbanden.

    De nieuwe oppakbanden zijn geplaatst.
    Opmerking:  Zorg ervoor dat de loopvlakranden naar beneden zijn gericht.

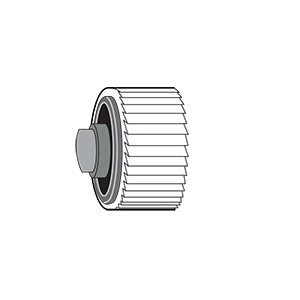

    De juiste oriëntatie van de loopvlakken.

  7. Plaats de lade terug.

  8. Sluit het netsnoer aan op de printer en vervolgens op een stopcontact.

    standaard attentiepictogram   LET OP: RISICO OP LETSEL:  Sluit het netsnoer aan op een geaard stopcontact dat zich dicht in de buurt van het product bevindt en gemakkelijk bereikbaar is om brand of elektrische schokken te voorkomen.

  9. Zet de printer aan.

De rechterklep vervangen

  1. Open klep B.

    Klep B aan de rechterkant van de printer wordt naar beneden getrokken.

  2. Open klep A.

    attentiepictogram heet oppervlak   LET OP: HEET OPPERVLAK:  De binnenkant van de printer kan heet zijn. Om letsel te voorkomen, moet u een heet oppervlak eerst laten afkoelen voordat u het aanraakt.
    Klep A is geopend.

  3. Verwijder de gebruikte rechterklep.

    De groene klemmen worden ingedrukt en de rechterklep wordt vervolgens verwijderd.

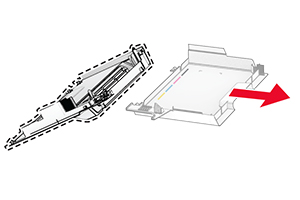

  4. Verwijder klep B van de gebruikte rechterklep.

    Klep B wordt verwijderd van de gebruikte rechterklep.

  5. Pak de nieuwe rechterklep uit.

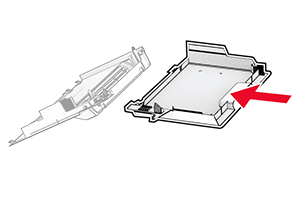

  6. Bevestig klep B op de nieuwe rechterklep.

    Klep B is uitgelijnd en vervolgens bevestigd aan de nieuwe rechterklep.

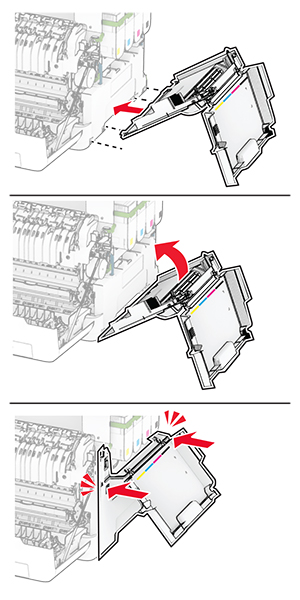

  7. Bevestig de nieuwe rechterklep tot deze op zijn plaats klikt .

    De rechterklep is uitgelijnd en vervolgens bevestigd aan de printer.

  8. Sluit klep A en sluit vervolgens klep B.

MarkNet N8450 draadloze afdrukserver vervangen

attentiepictogram elektrische schokken   LET OP: GEVAAR VOOR ELEKTRISCHE SCHOKKEN:  Als u toegang tot de controllerkaart wilt of optionele hardware of geheugenapparaten installeert nadat u de printer hebt ingesteld, moet u de printer uitschakelen en de stekker uit het stopcontact trekken voor u doorgaat om het risico van elektrische schokken te voorkomen. Als u andere apparaten hebt aangesloten op de printer, schakel deze dan ook uit en koppel de kabels los van de printer.

  1. Zet de printer uit.

  2. Trek de stekker van het netsnoer uit het stopcontact en haal het netsnoer uit de printer.

  3. Verwijder de afdekplaat van de controllerkaart met behulp van een platte schroevendraaier.

    Waarschuwing: mogelijke beschadiging:  De elektronische componenten van de controllerkaart raken gemakkelijk beschadigd door statische elektriciteit. Raak daarom eerst een metalen oppervlak aan voordat u de componenten of aansluitingen van de controllerkaart aanraakt.
    De schroeven aan de achterkant van de printer worden verwijderd en er wordt vervolgens aan de afdekplaat van de controllerkaart getrokken.

  4. Open klep B.

    Klep B aan de rechterkant van de printer wordt naar beneden getrokken.

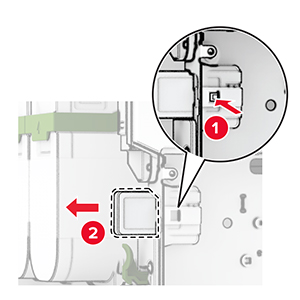

  5. Verwijder de gebruikte draadloze afdrukserver.

    De gebruikte draadloze afdrukserver wordt verwijderd door de klem los te wrikken en de draadloze afdrukserver eruit te trekken.

  6. Pak de nieuwe draadloze afdrukserver uit.

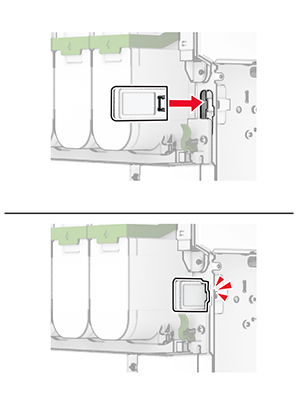

  7. Plaats de nieuwe draadloze afdrukserver tot deze vastklikt .

    De draadloze afdrukserver is aangesloten op de poort voor draadloze opties.

  8. Sluit klep B.

  9. Bevestig de afdekplaat van de controllerkaart en plaats vervolgens de schroeven.

    De beschermkap van de controllerkaart is bevestigd en de schroeven zijn vastgedraaid.

  10. Sluit het netsnoer aan op de printer en vervolgens op een stopcontact.

    standaard attentiepictogram   LET OP: RISICO OP LETSEL:  Sluit het netsnoer aan op een geaard stopcontact dat zich dicht in de buurt van het product bevindt en gemakkelijk bereikbaar is om brand of elektrische schokken te voorkomen.

  11. Zet de printer aan.

De ADF-rollers vervangen

  1. Open klep C.

    Klep C wordt omhoog getrokken.

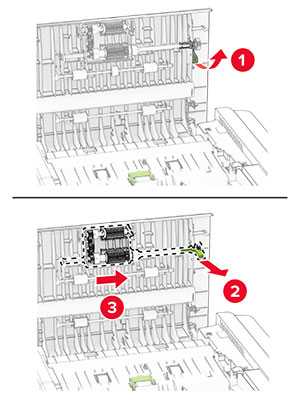

  2. Verwijder de gebruikte ADF-grijproller.

    Een groene vergrendeling komt vrij en wordt vervolgens omhoog getrokken om de ADF-grijproller te verwijderen.

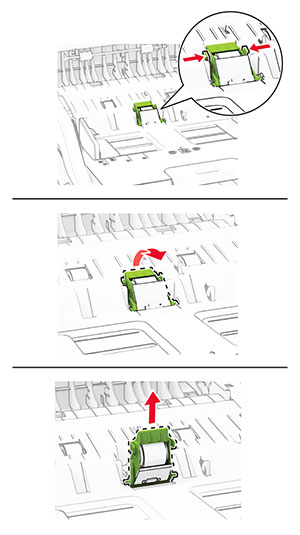

  3. Verwijder de gebruikte ADF-scheidingsroller.

    Beide zijden van de groene vergrendelingen worden dichtgeknepen om de ADF-scheidingsroller te ontgrendelen en te verwijderen.

  4. Pak de nieuwe ADF-grijproller en ADF-scheidingsroller uit.

  5. Plaats de nieuwe ADF-scheidingsroller totdat deze vastklikt .

    De nieuwe ADF-scheidingsroller is geplaatst.

  6. Plaats de nieuwe ADF-grijproller totdat deze vastklikt .

    De nieuwe ADF-grijproller wordt geplaatst en vervolgens naar beneden getrokken.

  7. Sluit klep C.

De glasplaatafdekking van de scanner vervangen

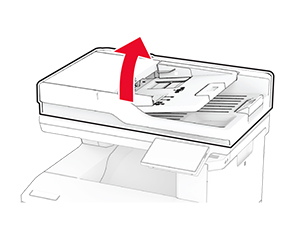

  1. Open de klep van de scanner.

    De scannerklep is opgetild.

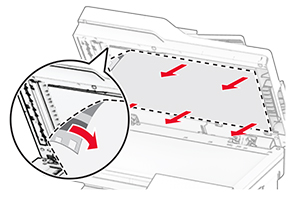

  2. Verwijder de gebruikte glasplaatafdekking.

    De gebruikte glasplaatafdekking is van de scannerklep verwijderd.

  3. Haal de nieuwe glasplaatafdekking uit de verpakking.

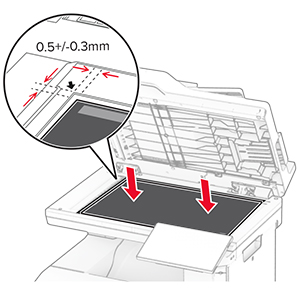

  4. Lijn de nieuwe glasplaatafdekking van de scanner uit met de glasplaat.

    De nieuwe glasplaatafdekking wordt op de glasplaat geplaatst, met de kleefstof naar de scannerklep gericht.

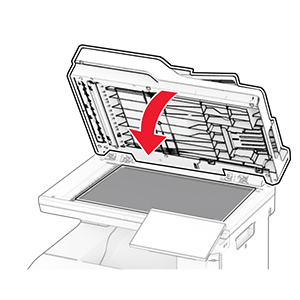

  5. Sluit de klep van de scanner om de nieuwe glasplaatafdekking eraan te bevestigen.

    De scannerklep wordt gesloten, met de kleefstof naar de klep gericht.

  6. Open de klep van de scanner.

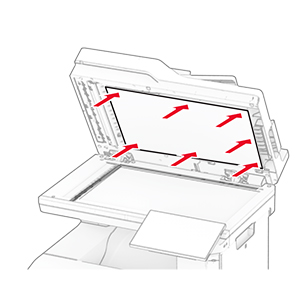

  7. Oefen druk uit op de glasplaatafdekking om deze vast te zetten.

    De glasplaatafdekking wordt tegen de achterkant van de scannerklep gedrukt.

  8. Sluit de klep van de scanner.

De nietjesnavulling vervangen

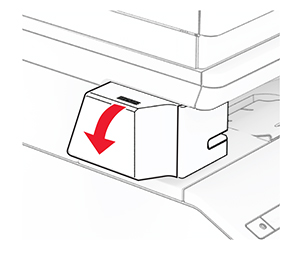

  1. Open de toegangsklep van de nieteenheid.

    De klep van de nieteenheid is geopend.

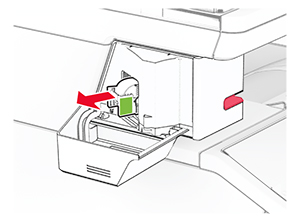

  2. Verwijder de nietcassette.

    De nietcassette is verwijderd.

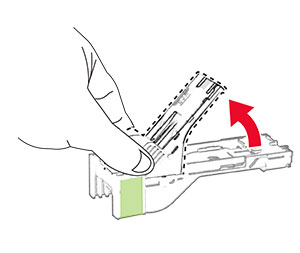

  3. Verwijder de lege nietjesnavulling.

    De lege nietjesnavulling is uit de nietcassette verwijderd.

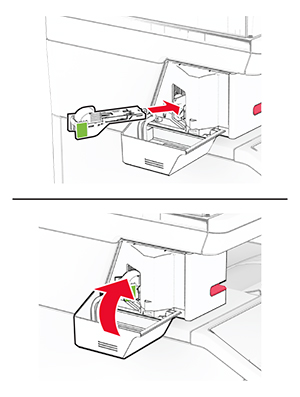

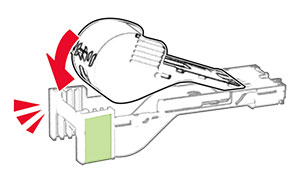

  4. Druk de nieuwe navulling van de nietjes naar binnen totdat deze vastklikt.

    De nieuwe nietjesnavulling is in de nietcassette geplaatst.

  5. Plaats de nietcassette en sluit de toegangsklep van de nieteenheid.

    De nietcasette is in de nieteenheid geplaatst en de toegangsklep van de nietmachine is gesloten.
    6. Opmerking:  De status van de LED-indicator controleren. De nieteenheid is klaar voor gebruik wanneer het blauwe lampje aangaat.

De voeding van de nieteenheid vervangen

  1. Zet de printer uit.

  2. Trek de stekker van het netsnoer uit het stopcontact en haal het netsnoer uit de printer.

  3. Haal de stekker van het netsnoer uit het stopcontact.

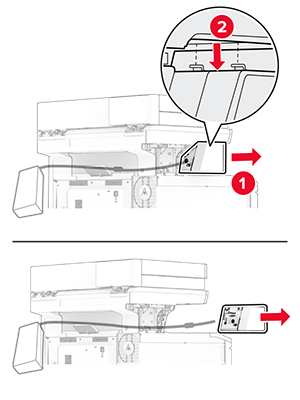

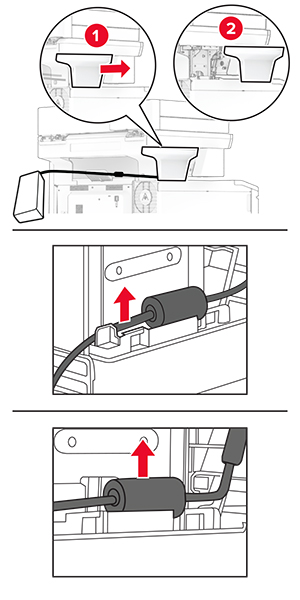

  4. Verwijder de kolomkap en de voedingskabel.

    De kolomkap en de voedingskabel zijn verwijderd.

  5. Verwijder de nieteenheid.

    De nieteenheid is uit de printer verwijderd.

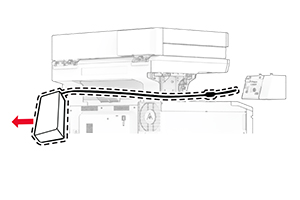

  6. Verwijder de gebruikte voeding.

    De gebruikte voeding is verwijderd uit de printer.

  7. Haal de nieuwe voeding uit de verpakking.

  8. Plaats de nieuwe voeding in de printer en sluit deze vervolgens aan op de nieteenheid.

    De voeding is aangesloten op de nieteenheid en correct geplaatst ten opzichte van de printer.

  9. Installeer de nieteenheid.

    De nieteenheid wordt op zijn plaats op de printerkolom geïnstalleerd.

  10. Plaats de netvoeding op de juiste wijze.

    De netvoeding wordt in de printerkolom geplaatst om deze op zijn plaats te houden.

  11. Bevestig de kolomkap.

    De kolomkap is bevestigd en de netvoeding is correct geplaatst.
    Opmerking:  Bevestig de netvoeding goed.
    De netvoeding is afgedekt.

  12. Sluit het ene uiteinde van het netsnoer van de nieteenheid aan op de voeding en het andere uiteinde op het stopcontact.

  13. Sluit het ene uiteinde van het netsnoer van de printer aan op de printer en het andere uiteinde op het stopcontact.

    standaard attentiepictogram   LET OP: RISICO OP LETSEL:  Sluit het netsnoer aan op een geaard stopcontact dat zich dicht in de buurt van het product bevindt en gemakkelijk bereikbaar is om brand of elektrische schokken te voorkomen.

  14. Zet de printer aan.

Gebruiksteller van supplies opnieuw instellen

  1. Raak in het beginscherm het volgende aan: Instellingen > Apparaat > Onderhoud > Configuratiemenu > Verbruik en tellers van supplies .

  2. Selecteer de teller die u wilt resetten.

Waarschuwing: mogelijke beschadiging:  Supplies en onderdelen die niet onder de voorwaarden van het contract van het Retourneerprogramma vallen, kunnen worden gereset en gereviseerd. Schade veroorzaakt door niet-originele supplies of onderdelen valt echter niet onder de fabrieksgarantie. Het resetten van supply- of onderdeeltellers zonder correcte revisering kan uw printer beschadigen. Na het resetten van de supply- of onderdeelteller kan uw printer een foutmelding geven over het geresette item.
