Opciones internas disponibles

• Tarjeta de memoria

  • DDR3 DIMM

  • Memoria flash

    • Fuentes

  • Tarjetas de aplicación

    • Formularios y código de barras

    • PRESCRIBE

    • IPDS

• Puerto de soluciones interno (ISP) Lexmark

  • Servidor de impresión inalámbrico MarkNet^TM N8360 (802.11 b/g/n/a equipado con el módulo de soluciones móviles LEX-M06-001)

  • Tarjeta paralela IEEE 1284-B

  • Tarjeta serie RS-232C

Instalación de una tarjeta de memoria

PRECAUCIÓN: PELIGRO DE DESCARGAS ELÉCTRICAS: Para evitar el riesgo de descarga eléctrica cuando vaya a acceder a la placa del controlador o a instalar hardware opcional o dispositivos de memoria tras haber configurado la impresora, primero apague la impresora y desconecte el cable de alimentación de la toma eléctrica. Si tiene otros dispositivos conectados a la impresora, apáguelos también y desenchufe los cables que vayan a la impresora.

1. Apague la impresora y, a continuación, desconecte el cable de alimentación de la toma de tierra.

2. Con un destornillador de punta plana, retire la cubierta de acceso de la placa del controlador.

   Advertencia: Posibles daños: Los componentes electrónicos de la placa del controlador se dañan fácilmente con la electricidad estática. Toque primero una superficie metálica en la impresora antes de tocar ningún conector o componente de la placa del controlador.



3. Extraiga la tarjeta de memoria del embalaje.

   Advertencia: Posibles daños: No toque los puntos de conexión que hay en el borde de la tarjeta.

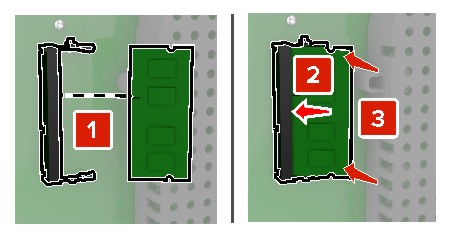

4. Inserte la tarjeta de memoria hasta que encaje en su lugar.

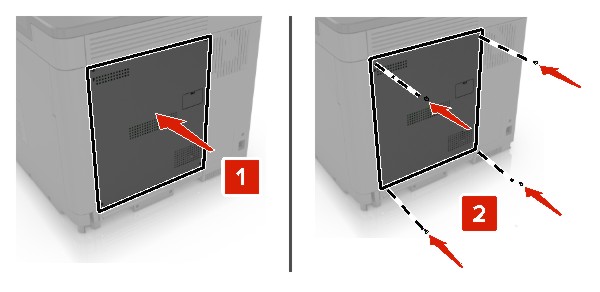

5. Vuelva a colocar la cubierta de acceso.



6. Conecte el cable de alimentación a la toma eléctrica y, a continuación, encienda la impresora.

   PRECAUCIÓN: POSIBLES DAÑOS PERSONALES: Para evitar el riesgo de incendio o descarga eléctrica, conecte el cable de alimentación a una toma de corriente debidamente conectada a tierra con la potencia adecuada que se encuentre cerca del dispositivo y resulte fácilmente accesible.

Instalación de un puerto de soluciones interno

PRECAUCIÓN: PELIGRO DE DESCARGAS ELÉCTRICAS: Para evitar el riesgo de descarga eléctrica cuando vaya a acceder a la placa del controlador o a instalar hardware opcional o dispositivos de memoria tras haber configurado la impresora, primero apague la impresora y desconecte el cable de alimentación de la toma eléctrica. Si tiene otros dispositivos conectados a la impresora, apáguelos también y desenchufe los cables que vayan a la impresora.

1. Apague la impresora y, a continuación, desconecte el cable de alimentación de la toma de tierra.

2. Con un destornillador de punta plana, retire la cubierta de acceso de la placa del controlador.

   Advertencia: Posibles daños: Los componentes electrónicos de la placa del controlador se dañan fácilmente con la electricidad estática. Toque primero una superficie metálica en la impresora antes de tocar ningún conector o componente de la placa del controlador.

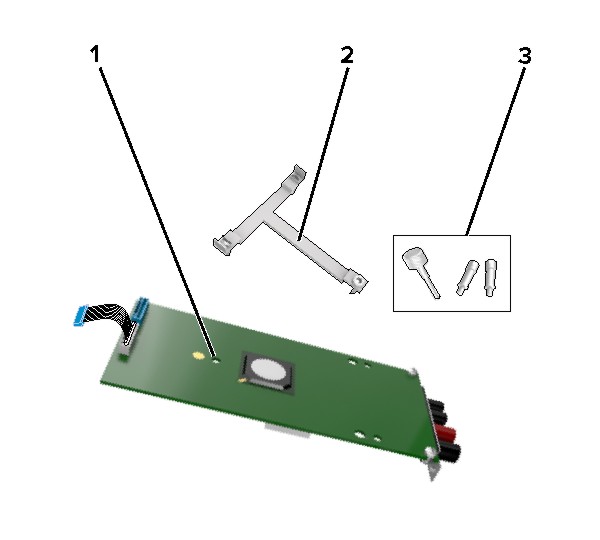

3. Desembale el kit del puerto de soluciones interno (ISP).



   1	ISP
   2	Soporte de montaje
   3	Tornillos de ajuste manual




4. Si es necesario, extraiga el disco duro de la impresora.

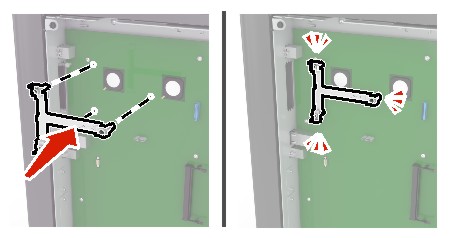

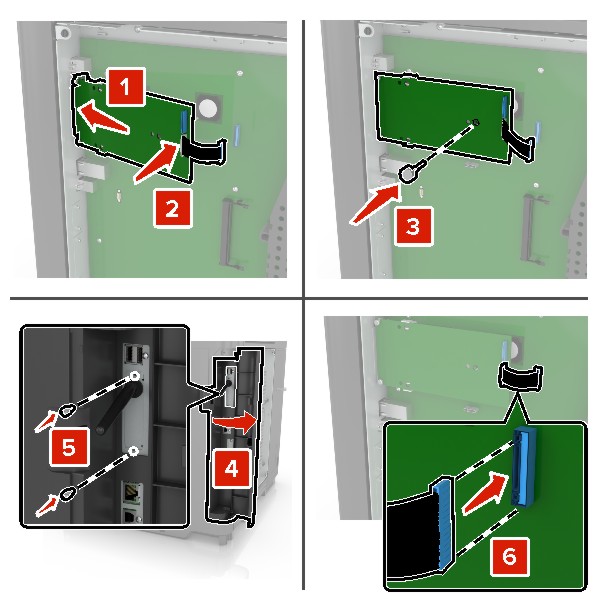

5. Inserte el soporte en la nueva placa hasta que haga clic en su sitio.



6. Asegure el ISP a la abrazadera.



7. Si es necesario, conecte el disco duro al ISP.

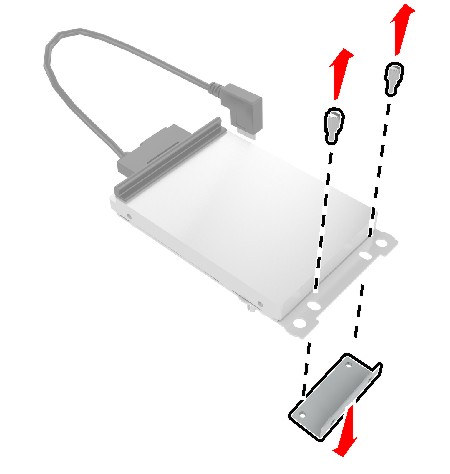

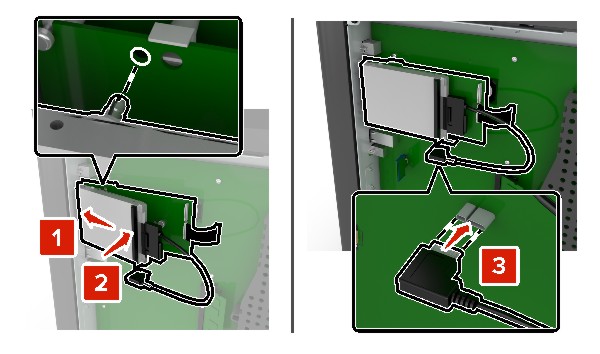

   1. Extraiga el soporte del disco duro.



   2. Conecte el disco duro en el ISP.

      Advertencia: Posibles daños: No toque ni presione el centro del disco duro.



8. Vuelva a colocar la cubierta de acceso.



9. Conecte el cable de alimentación a la toma eléctrica y, a continuación, encienda la impresora.

   PRECAUCIÓN: POSIBLES DAÑOS PERSONALES: Para evitar el riesgo de incendio o descarga eléctrica, conecte el cable de alimentación a una toma de corriente debidamente conectada a tierra con la potencia adecuada que se encuentre cerca del dispositivo y resulte fácilmente accesible.

Instalación de una tarjeta opcional

PRECAUCIÓN: PELIGRO DE DESCARGAS ELÉCTRICAS: Para evitar el riesgo de descarga eléctrica cuando vaya a acceder a la placa del controlador o a instalar hardware opcional o dispositivos de memoria tras haber configurado la impresora, primero apague la impresora y desconecte el cable de alimentación de la toma eléctrica. Si tiene otros dispositivos conectados a la impresora, apáguelos también y desenchufe los cables que vayan a la impresora.

1. Apague la impresora y, a continuación, desconecte el cable de alimentación de la toma de tierra.

2. Con un destornillador de punta plana, retire la cubierta de acceso de la placa del controlador.

   Advertencia: Posibles daños: Los componentes electrónicos de la placa del controlador se dañan fácilmente con la electricidad estática. Toque una superficie metálica en la impresora antes de tocar ningún conector o componente.



3. Desembale la tarjeta opcional.

   Advertencia: Posibles daños: No toque los puntos de conexión que hay en el borde de la tarjeta.

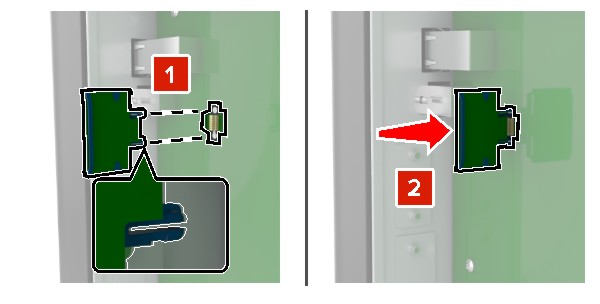

4. Empuje la tarjeta con firmeza para encajarla.



   Nota: Todo el conector de la tarjeta debe tocar y estar nivelado con la placa del controlador.

   Advertencia: Posibles daños: La instalación inadecuada de la tarjeta podría provocar daños en la tarjeta y en la placa del controlador.

5. Vuelva a colocar la cubierta de acceso.



6. Conecte el cable de alimentación a la toma eléctrica y, a continuación, encienda la impresora.

   PRECAUCIÓN: POSIBLES DAÑOS PERSONALES: Para evitar el riesgo de incendio o descarga eléctrica, conecte el cable de alimentación a una toma de corriente debidamente conectada a tierra con la potencia adecuada que se encuentre cerca del dispositivo y resulte fácilmente accesible.

Instalación de un disco duro de impresora

PRECAUCIÓN: PELIGRO DE DESCARGAS ELÉCTRICAS: Para evitar el riesgo de descarga eléctrica cuando vaya a acceder a la placa del controlador o a instalar hardware opcional o dispositivos de memoria tras haber configurado la impresora, primero apague la impresora y desconecte el cable de alimentación de la toma eléctrica. Si tiene otros dispositivos conectados a la impresora, apáguelos también y desenchufe los cables que vayan a la impresora.

1. Apague la impresora y, a continuación, desconecte el cable de alimentación de la toma de tierra.

2. Con un destornillador de punta plana, retire la cubierta de acceso de la placa del controlador.

   Advertencia: Posibles daños: Los componentes electrónicos de la placa del controlador se dañan fácilmente con la electricidad estática. Toque primero una superficie metálica en la impresora antes de tocar ningún conector o componente de la placa del controlador.



3. Desembale el disco duro.

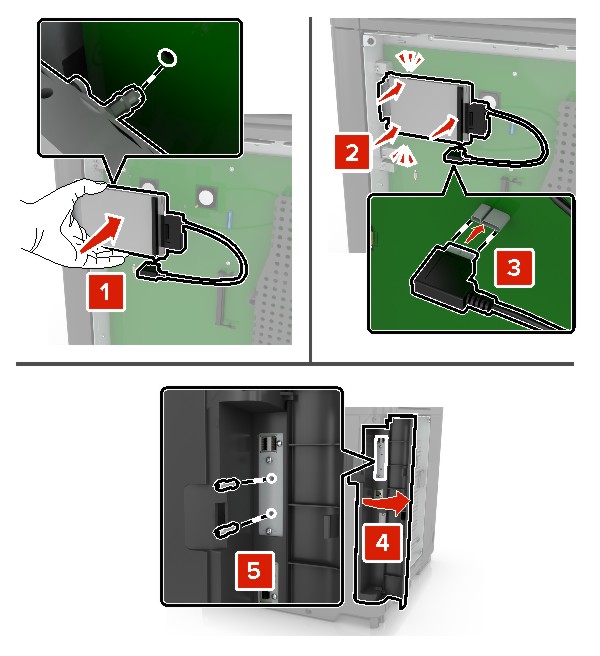

4. Conecte el disco duro a la placa del controlador

   Advertencia: Posibles daños: No toque ni presione el centro del disco duro.



   Si hay un puerto de soluciones interno (ISP) instalado, haga lo siguiente:

   1. Extraiga el soporte del disco duro.



   2. Conecte el disco duro en el ISP.



5. Vuelva a colocar la cubierta de acceso.



6. Conecte el cable de alimentación a la toma eléctrica y, a continuación, encienda la impresora.

   PRECAUCIÓN: POSIBLES DAÑOS PERSONALES: Para evitar el riesgo de incendio o descarga eléctrica, conecte el cable de alimentación a una toma de corriente debidamente conectada a tierra con la potencia adecuada que se encuentre cerca del dispositivo y resulte fácilmente accesible.

Instalación de bandejas opcionales

PRECAUCIÓN: PELIGRO DE DESCARGAS ELÉCTRICAS: Para evitar el riesgo de descarga eléctrica cuando vaya a acceder a la placa del controlador o a instalar hardware opcional o dispositivos de memoria tras haber configurado la impresora, primero apague la impresora y desconecte el cable de alimentación de la toma eléctrica. Si tiene otros dispositivos conectados a la impresora, apáguelos también y desenchufe los cables que vayan a la impresora.

PRECAUCIÓN: RIESGO DE CAÍDA: Para instalar uno o varios complementos en la impresora o el equipo multifunción, puede que sea necesario utilizar una base de ruedas, mobiliario u otros elementos que eviten la inestabilidad del montaje y la consiguiente posibilidad de sufrir lesiones. Para obtener más información sobre las configuraciones compatibles, visite www.lexmark.com/multifunctionprinters.

1. Apague la impresora.

2. Desconecte el cable de alimentación de la toma eléctrica y, a continuación, de la impresora.

3. Desembale la bandeja opcional y retire todo el material de embalaje.

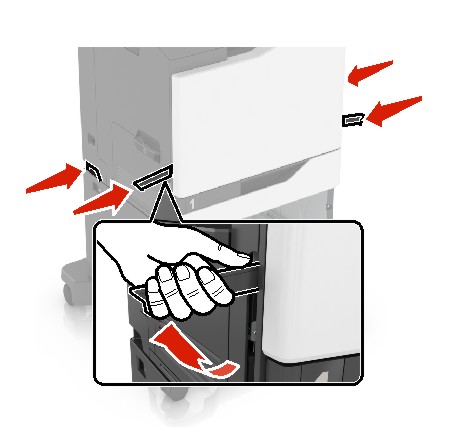

4. Levante la impresora utilizando las asas situadas a los lados y detrás.

   PRECAUCIÓN: POSIBLES DAÑOS PERSONALES: El peso de la impresora es superior a 18 kg (40 lb), se necesitan dos o más personas con formación para levantarla de forma segura.



   Nota: Si hay instaladas bandejas opcionales, desbloquéelas antes de levantar la impresora. No intente levantar la impresora y las bandejas al mismo tiempo.

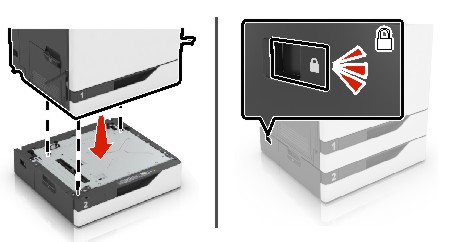

5. Alinee la impresora con la bandeja opcional y, a continuación, baje la impresora hasta que encaje en su sitio.



6. Conecte el cable de alimentación a la impresora y, a continuación, a un enchufe.

   PRECAUCIÓN: POSIBLES DAÑOS PERSONALES: Para evitar el riesgo de incendio o descarga eléctrica, conecte el cable de alimentación a una toma de corriente debidamente conectada a tierra con la potencia adecuada que se encuentre cerca del dispositivo y resulte fácilmente accesible.

7. Encienda la impresora.

Si es necesario, añada manualmente la bandeja en el controlador de impresión para que esté disponible para los trabajos de impresión. Para obtener más información, consulte Adición de opciones disponibles en el controlador de impresión.

Al instalar más de una opción de hardware, siga este orden de instalación.

• Base con ruedas

• Bandeja opcional de 2.200 hojas

• Bandeja opcional de 550 hojas o bandeja para sobres

• Impresora

• Finalizador con grapado

Instalación de la bandeja del teclado

1. Apague la impresora.

2. Abra la puerta A.

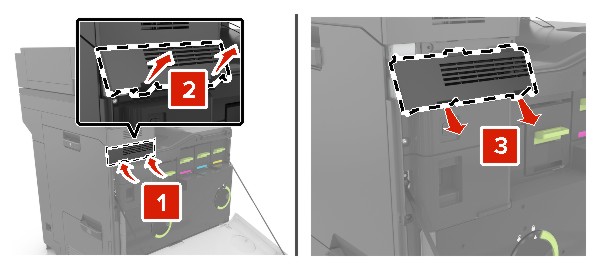

3. Retire la cubierta del hueco para el teclado.



4. Desembale la bandeja del teclado.

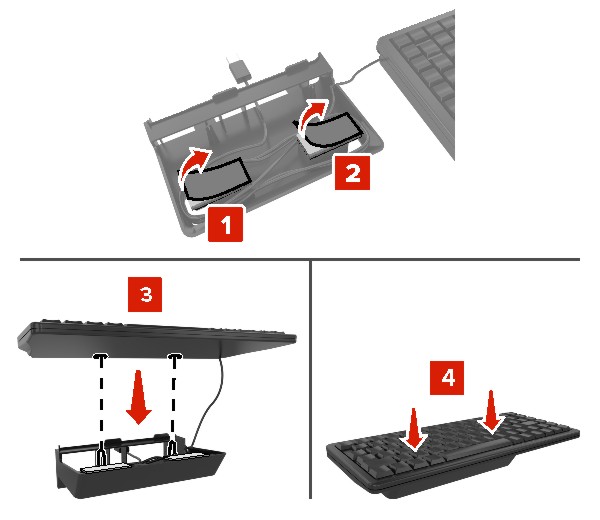

5. Conecte el teclado a la base.



6. Inserte la bandeja del teclado.



7. Cierre la puerta A.

8. Encienda la impresora.

Instalación de la grapadora

1. Apague la impresora.

2. Abra la puerta C.

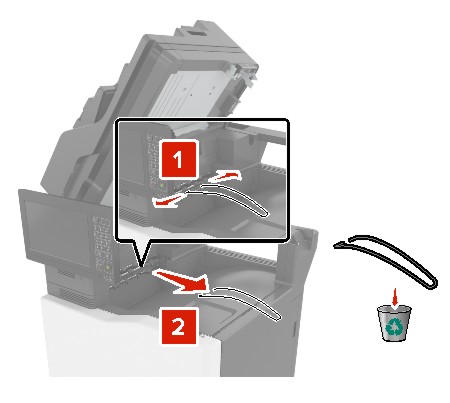

3. Extraiga el portapapeles.

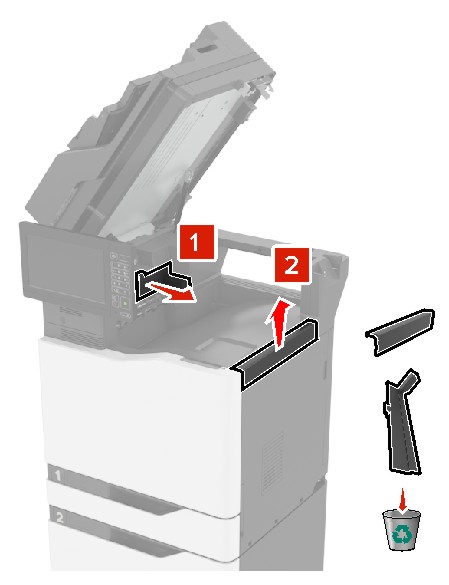

4. Retire las tapa de los conectores del transporte de papel y la grapadora.



5. Desembale la grapadora.

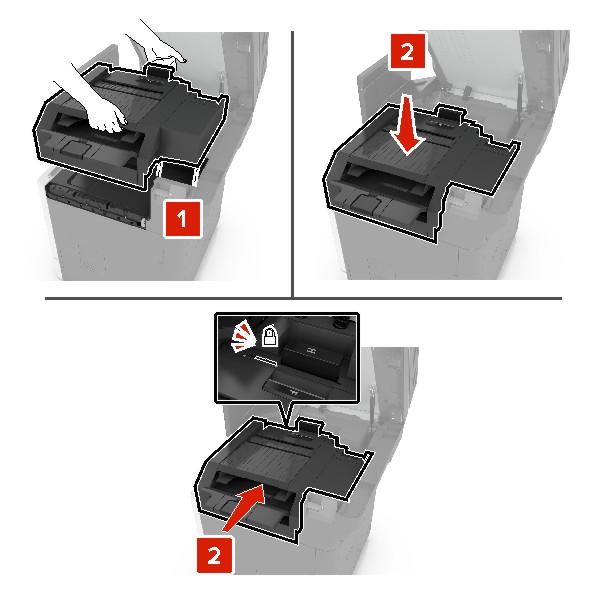

6. Inserte la grapadora hasta que encaje en su lugar.



7. Cierre la puerta C.

   PRECAUCIÓN: PELIGRO DE ATRAPAMIENTO: Para evitar el riesgo de lesiones por atrapamiento, mantenga las manos alejadas del área etiquetada al cerrar la puerta C.

8. Encienda la impresora.

Instalación de la grapadora/perforadora multiposición

PRECAUCIÓN: RIESGO DE CAÍDA: Para instalar uno o varios complementos en la impresora o el equipo multifunción, puede que sea necesario utilizar una base de ruedas, mobiliario u otros elementos que eviten la inestabilidad del montaje y la consiguiente posibilidad de sufrir lesiones. Para obtener más información sobre las configuraciones compatibles, visite www.lexmark.com/multifunctionprinters.

1. En el panel de control, mantenga pulsado el botón de alimentación durante 5 segundos para apagar la impresora.

2. Desconecte el cable de alimentación de la toma eléctrica y, a continuación, de la impresora.

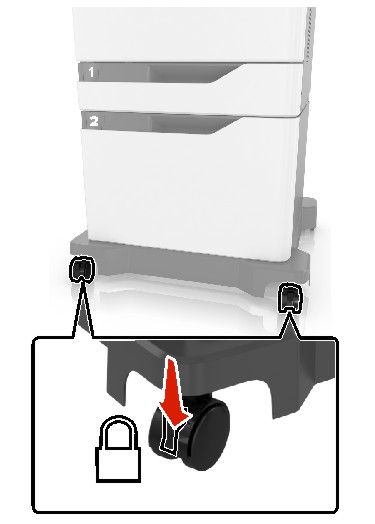

3. Bloquee las ruedas de la base con ruedas para evitar que la impresora se desplace.

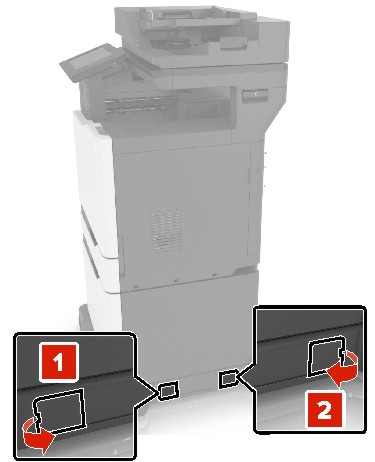

4. Abra las cubiertas del lateral de la base con ruedas.

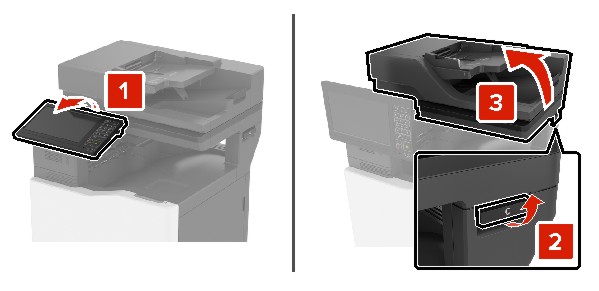

5. Abra la puerta C.

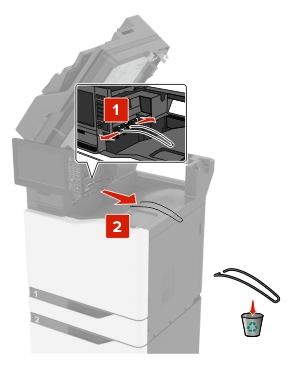

6. Extraiga el portapapeles.

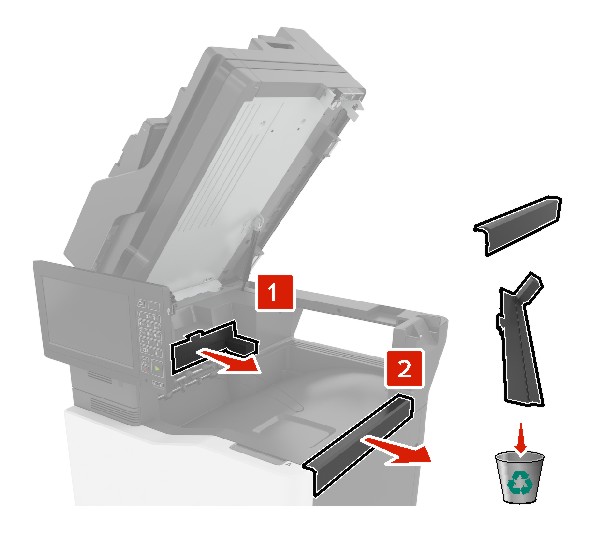

7. Retire las cubiertas.



8. Desembale el transporte de papel y, a continuación, retire el precinto.

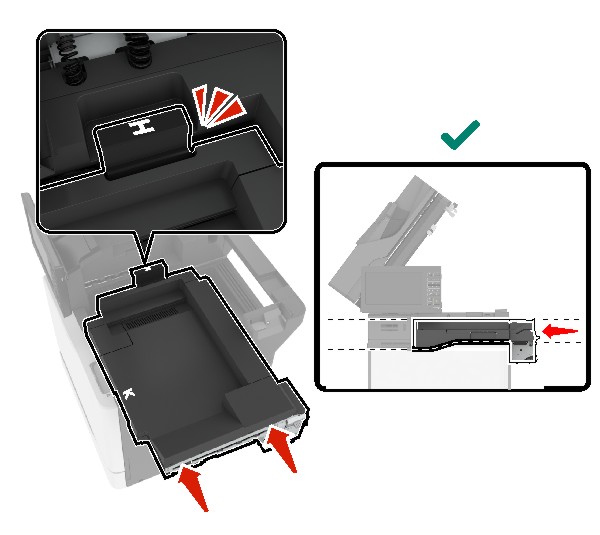

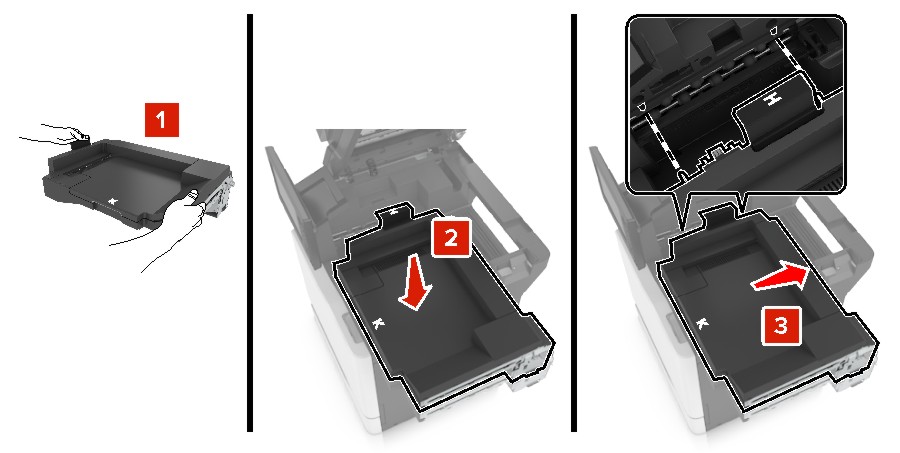

9. Levante el transporte de papel y, a continuación, alinéelo con la impresora.



10. Empuje el transporte de papel con fuerza hasta que encaje en su sitio.

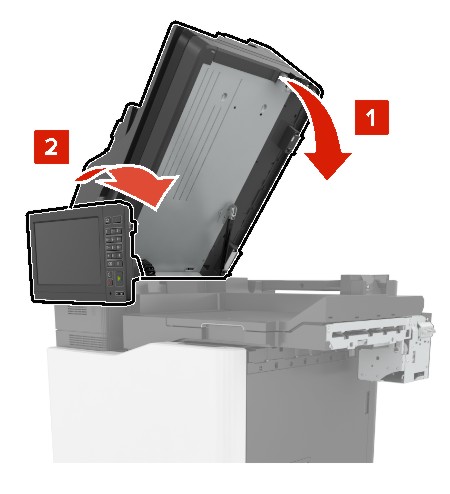

11. Cierre la puerta C.

    PRECAUCIÓN: PELIGRO DE ATRAPAMIENTO: Para evitar el riesgo de lesiones por atrapamiento, mantenga las manos alejadas del área etiquetada al cerrar la puerta C.



12. Desembale la grapadora/perforadora multiposición y, a continuación, retire el precinto.

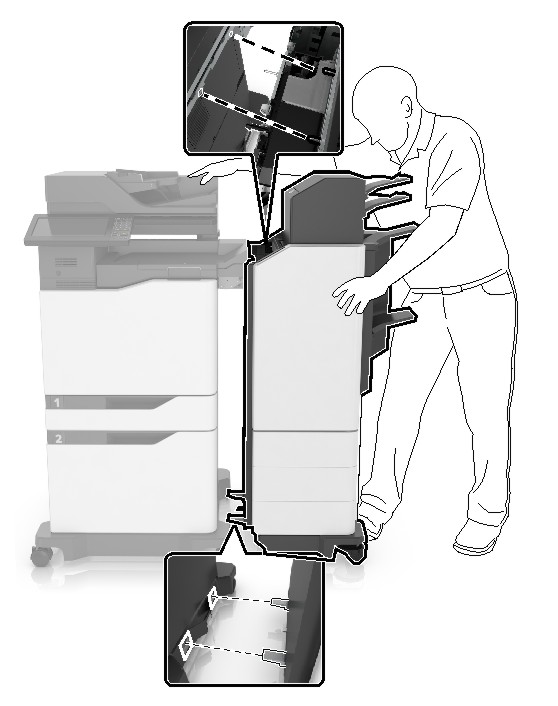

13. En una superficie plana, limpia y estable, alinee el dispositivo de acabado con la impresora.

    Nota: Evite instalar el dispositivo de acabado sobre una superficie con moqueta.

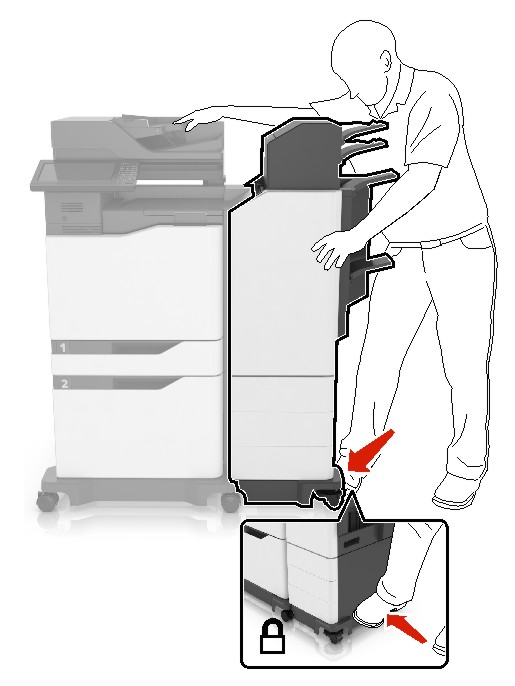

14. Empuje el dispositivo de acabado hacia la impresora aplicando presión en la parte inferior del dispositivo hasta que encaje en su lugar.



    Compruebe si el dispositivo de acabado y la impresora están fijados correctamente tirando fuerte del dispositivo de acabado para alejarlo de la impresora. Si el dispositivo de acabado se separa de la impresora, repita los pasos del paso 13 al paso 14 hasta que estén bien fijados.



15. Cuando el dispositivo de acabado esté fijado, haga lo siguiente:

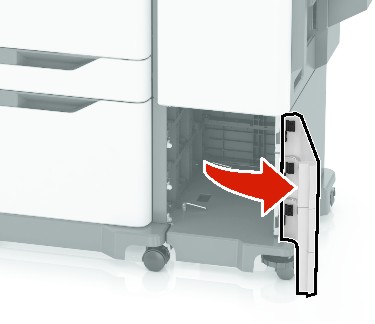

    1. Abra la puerta frontal inferior del dispositivo.

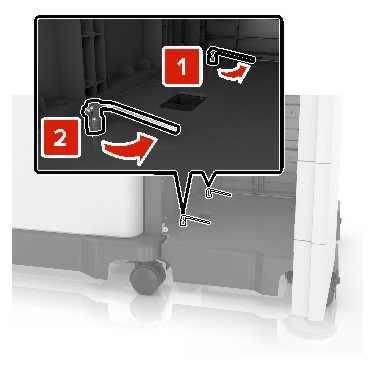

    2. Gire las palancas del dispositivo de acabado en sentido contrario a las agujas del reloj hasta que queden sueltas.



    3. Cierre la puerta.

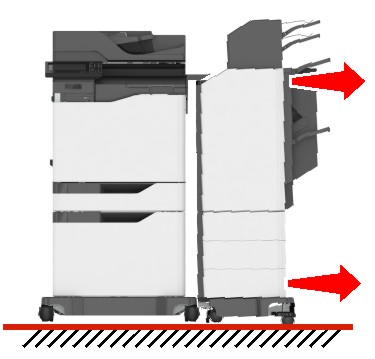

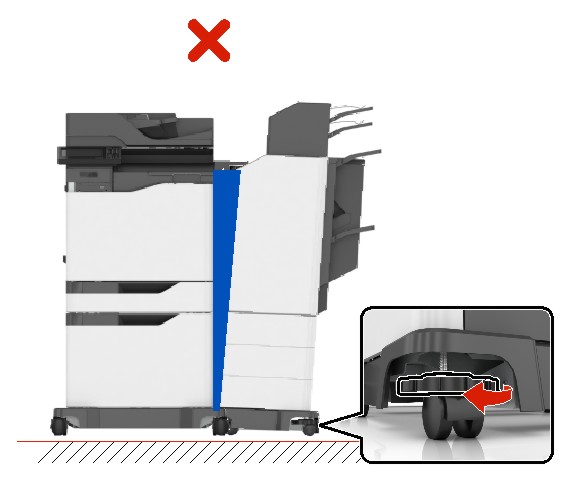

16. Compruebe la separación entre la impresora y el dispositivo de acabado.



    Si la separación es desigual, realice una de las siguientes acciones:

    1. Para arreglar la separación de la parte superior, gire el ruedas laterales del dispositivo de acabado en el sentido de las agujas del reloj.

    2. Para arreglar la separación de la parte inferior, gire el ruedas laterales del dispositivo de acabado en el sentido contrario a las agujas del reloj.

17. Conecte los cables de alimentación al dispositivo de acabado y a la impresora y, a continuación, conéctelos a una toma de corriente eléctrica debidamente conectada a tierra.

    PRECAUCIÓN: POSIBLES DAÑOS PERSONALES: Para evitar el riesgo de incendio o descarga eléctrica, conecte el cable de alimentación a una toma de corriente debidamente conectada a tierra con la potencia adecuada que se encuentre cerca del dispositivo y resulte fácilmente accesible.

    PRECAUCIÓN: POSIBLES DAÑOS PERSONALES: No utilice este producto con cables alargadores, regletas de varias tomas, cables alargadores de varias tomas o sistemas de alimentación ininterrumpida. La potencia de este tipo de accesorios puede sobrecargarse fácilmente si se utiliza una impresora láser, lo que puede dar lugar a que el rendimiento de la impresora sea bajo, a daños materiales o a posibles incendios.

18. Encienda la impresora.

    Si es necesario, añada manualmente el dispositivo de acabado en el controlador de la impresora para que esté disponible para los trabajos de impresión.

    PRECAUCIÓN: PELIGRO DE ATRAPAMIENTO: Para evitar el riesgo de lesiones por atrapamiento, mantenga las manos alejadas del área etiquetada durante los trabajos de impresión que utilicen la grapadora de la grapadora/perforadora multiposición.
