Предотвращение замятия материалов для печати

Загрузите бумагу надлежащим образом.

• Убедитесь, что бумага в лотке загружена ровно.

  Правильная загрузка бумаги	Неправильная загрузка бумаги




• Не загружайте и не извлекайте лотки во время выполнения печати на принтере.

• Не загружайте слишком много бумаги. Убедитесь, что высота стопки ниже индикатора максимальной загрузки.

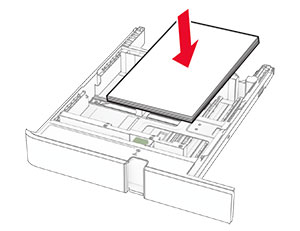

• Не задвигайте бумагу в лоток. Загрузите стопку в лоток, как показано на рисунке.



• Убедитесь, что направляющие для бумаги расположены правильно и не слишком сильно сжимают бумагу или конверты.

• После загрузки бумаги задвиньте лотки в принтер до упора.

Необходимо использовать рекомендованную бумагу

• Используйте только рекомендованную бумагу или специальные материалы для печати.

• Не загружайте в принтер измятую, покоробленную, влажную и скрученную бумагу.

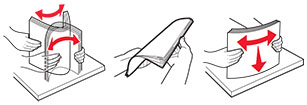

• Перед загрузкой изогните стопку бумаги в разные стороны, пролистайте ее и выровняйте края.



• Не используйте материалы, разрезанные или обрезанные вручную.

• Не помещайте в один лоток бумагу, различающуюся по формату, плотности или типу.

• Убедитесь, что формат и тип бумаги правильно указаны на компьютере или панели управления принтера.

• Следуйте рекомендациям изготовителя при хранении бумаги.

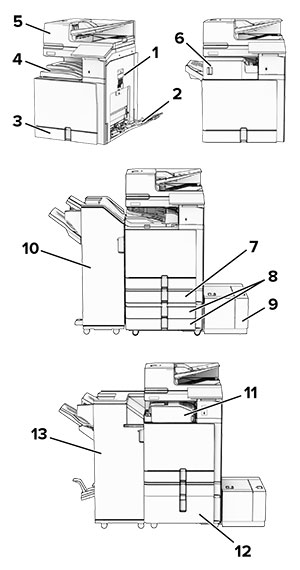

Определение местоположения замятия

Примечания.

• Если для функции Помощник при замятиях установлено значение Вкл. , после извлечения замятой страницы принтер автоматически удаляет пустые или не полностью распечатанные страницы. Проверьте, нет ли среди отпечатков пустых страниц.
• Если для параметра Восстановление после замятия установлено значение Вкл. или Авто , принтер повторно печатает замятые страницы.

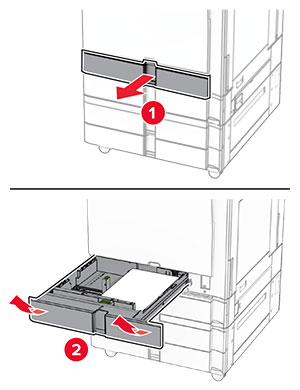

Замятие бумаги в стандартном лотке

1. Выдвиньте стандартный лоток.

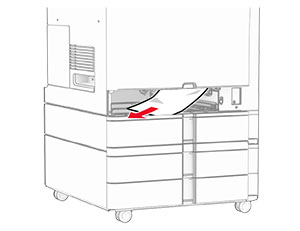

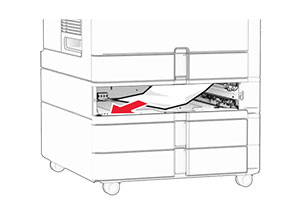

2. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


3. Вставьте лоток.

Замятие бумаги в дополнительном лотке на 550 листов

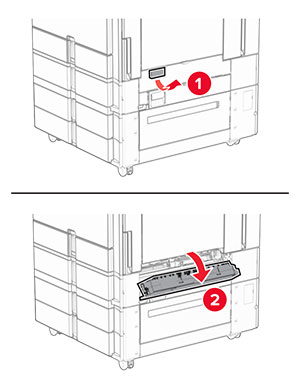

1. Откройте дверцу D.

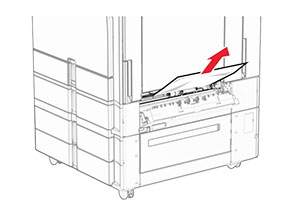

2. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


3. Закройте дверцу.

4. Выдвиньте дополнительный лоток на 550 листов.



5. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


6. Вставьте лоток.

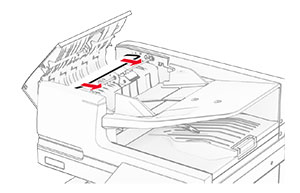

Замятие бумаги в устройстве автоматической подачи документов

Замятие бумаги за дверцей A

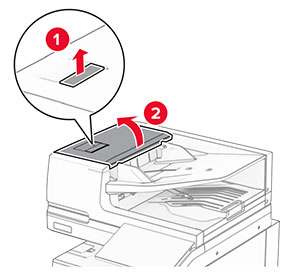

1. Откройте дверцу A.



2. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


3. Закройте дверцу A.

Замятие бумаги за дверцей A1

1. Откройте крышку сканера.

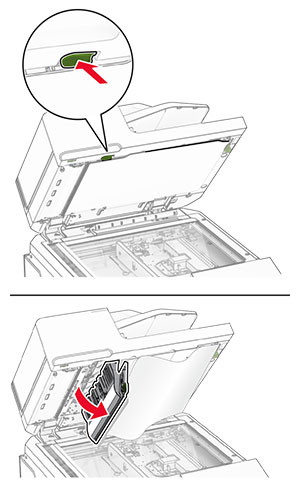

2. Нажмите на зеленую защелку, чтобы открыть дверцу A1.

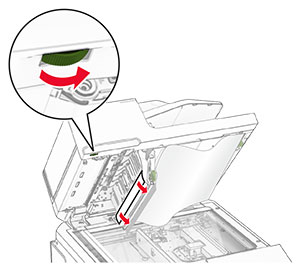

3. Поверните зеленую ручку рядом с дверцей A1 вправо, а затем извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


4. Закройте дверцу A1, а затем закройте крышку сканера.

Замятие бумаги в выходном лотке устройства автоматической подачи документов

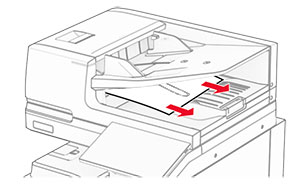

1. Извлеките всю бумагу из выходного лотка устройства автоматической подачи документов.

2. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.

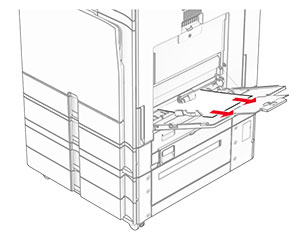

Замятие бумаги в многоцелевом устройстве подачи

1. Извлеките всю бумагу из многоцелевого устройства подачи.

2. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


Замятие бумаги в лотке на 2 x 550 листов

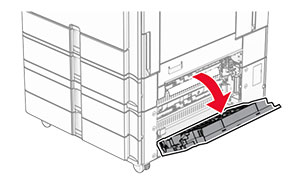

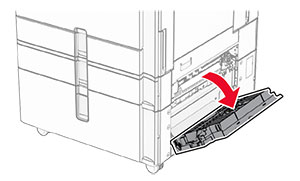

1. Откройте дверцу E.

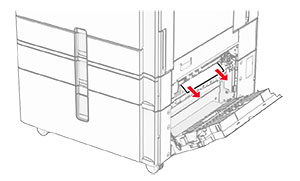

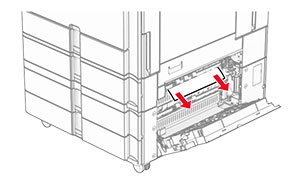

2. Извлеките замятую бумагу из-за дверцы E.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


3. Закройте дверцу E.

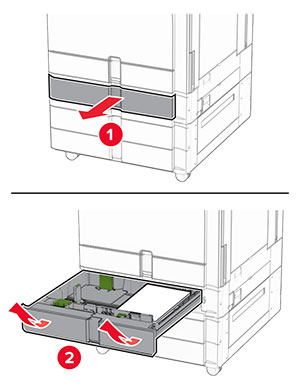

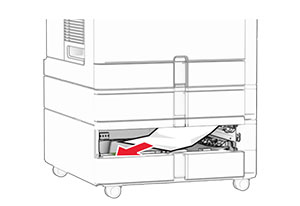

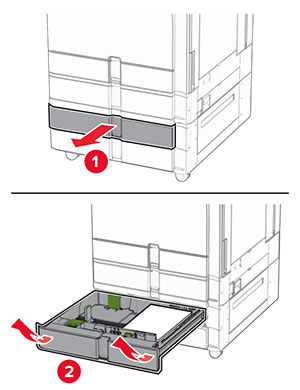

4. Выдвиньте лоток 3.



5. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


6. Установите лоток 3.

7. Повторите шаг 4 по шаг 6 для лотка 4.

Замятие бумаги в устройстве двойной подачи на 2000 листов

1. Откройте дверцу E.



2. Извлеките замятую бумагу из-за дверцы E.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


3. Закройте дверцу E.

Замятие бумаги в лотке на 1500 листов

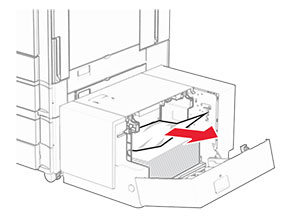

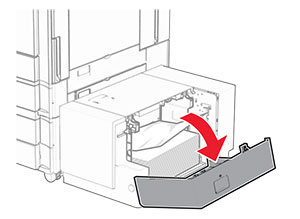

1. Откройте дверцу K.



2. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


3. Закройте дверцу K.

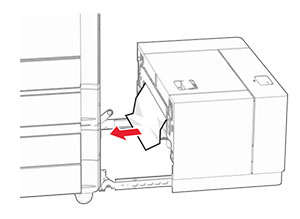

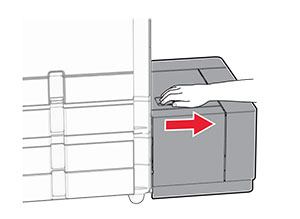

4. Возьмитесь за ручку J, а затем сдвиньте лоток вправо.



5. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


6. Задвиньте лоток на место.

Замятие бумаги в дверце B

1. Откройте дверцу B.

     ВНИМАНИЕ – ГОРЯЧАЯ ПОВЕРХНОСТЬ!  Возможен нагрев внутри принтера. Для снижения риска получения травмы в результате прикосновения к горячей поверхности подождите, пока поверхность остынет, прежде чем к ней прикасаться.
   Предупреждение – Риск повреждения!  Для предотвращения повреждения от электростатического разряда коснитесь любой открытой металлической части корпуса принтера, прежде чем открыть или дотронуться до внутренних частей принтера.

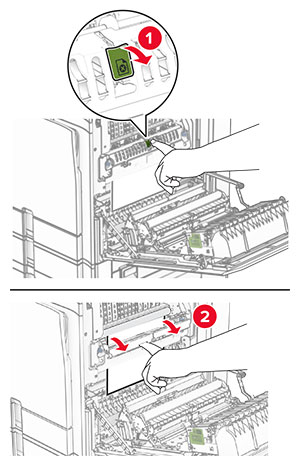

2. Извлеките замятую бумагу из следующих областей.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.

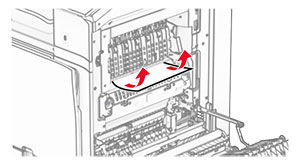

   • Над термоблоком



   • В термоблоке

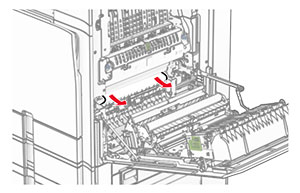

   • Под термоблоком



   • Под выходным валиком стандартного выходного лотка

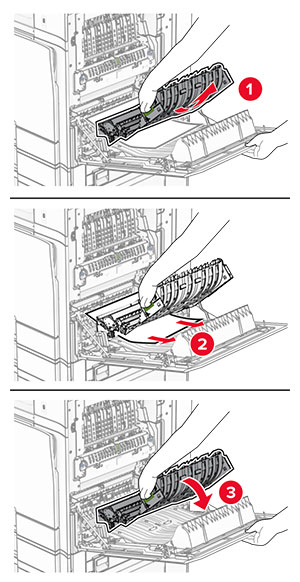

   • В модуле двусторонней печати



3. Закройте дверцу B.

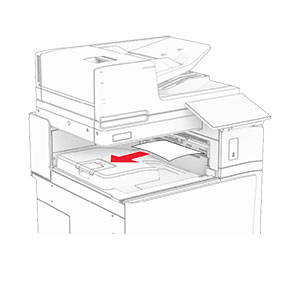

Замятие бумаги в стандартном выходном лотке

1. Удалите всю бумагу из стандартного выходного лотка.

2. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


Замятие бумаги в брошюровщике

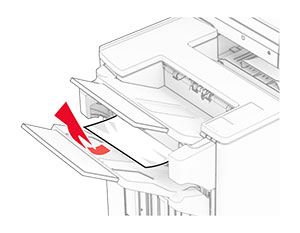

1. Извлеките замятую бумагу из выходного лотка брошюровщика.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.

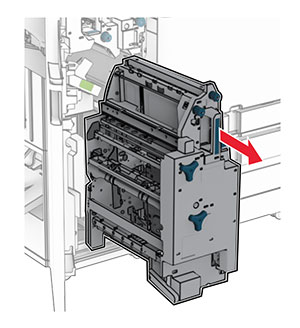

2. Возьмитесь за ручку F, а затем сдвиньте брошюровщик влево.

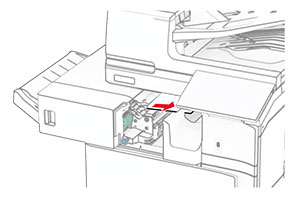

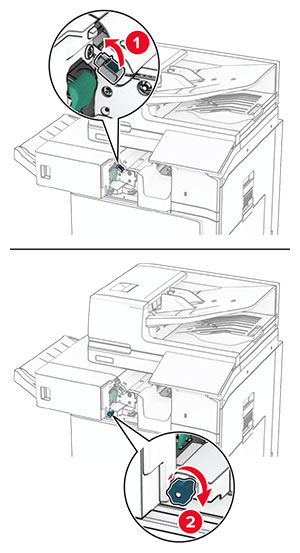

3. Откройте дверцу R1, а затем поверните ручку R2 по часовой стрелке.



4. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


5. Закройте дверцу R1.

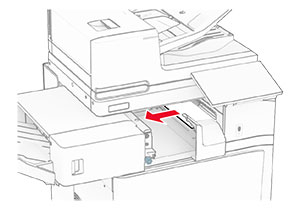

6. Извлеките замятую бумагу из-под выходного ролика стандартного выходного лотка.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


7. Задвиньте брошюровщик на место.



Замятие бумаги в модуле транспортировки бумаги с возможностью фальцовки

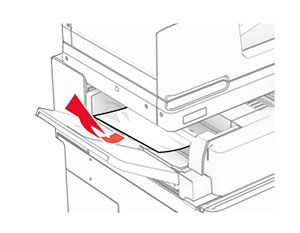

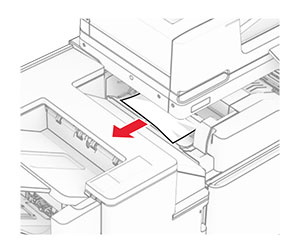

1. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.

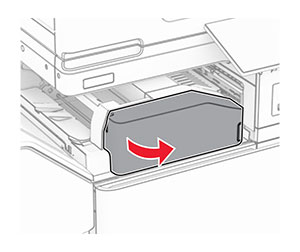

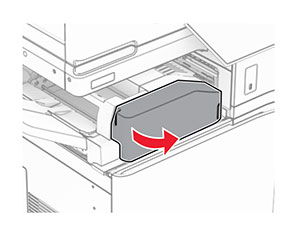

2. Откройте дверцу F.

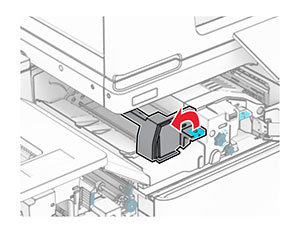

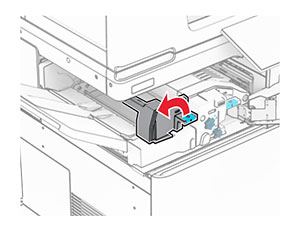

3. Поднимите ручку N4.

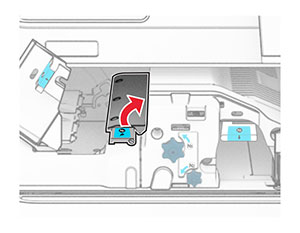

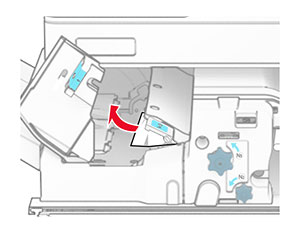

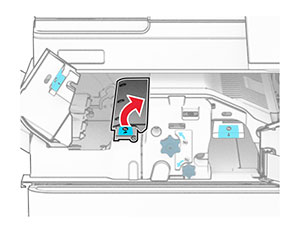

4. Поднимите ручку N5.



5. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


6. Закройте ручку N5, а затем закройте ручку N4.

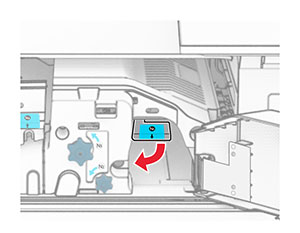

7. Нажмите ручку N1 вниз.

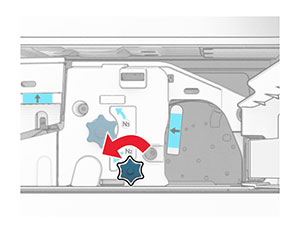

8. Поверните ручку N2 против часовой стрелки.

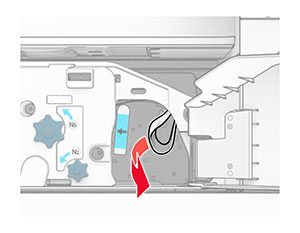

9. Извлеките замятую бумагу.

   Предупреждение – Риск повреждения!  Во избежание повреждения принтера перед извлечением замятой бумаги снимите с руки любые аксессуары и украшения.
   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


10. Установите ручку N1 на место.

11. Закройте дверцу F.

Замятие бумаги в сшивателе, брошюровщике с перфоратором

Если принтер настроен на транспортировку бумаги, выполните следующие действия.

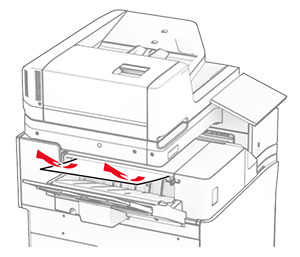

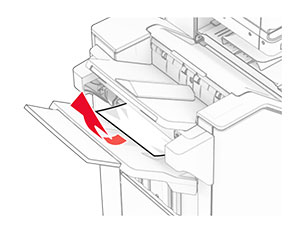

1. Извлеките замятую бумагу из выходного лотка 1.

   Примечания.

   • Убедитесь в полном извлечении обрывков бумаги.
   • Не удаляйте напечатанные страницы, находящиеся в компиляторе сшивания, чтобы избежать пропуска страниц.


2. Извлеките замятую бумагу из стандартного выходного лотка брошюровщика.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


3. Извлеките замятую бумагу из выходного лотка 2.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.

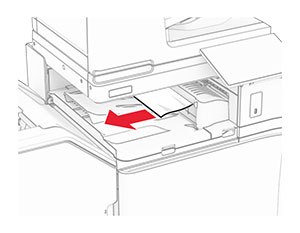

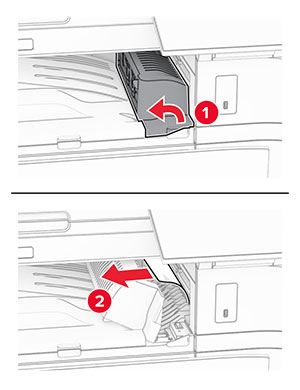

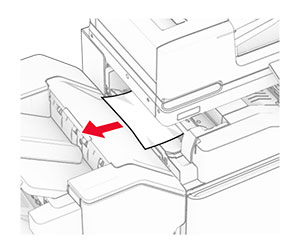

4. Поднимите крышку G модуля транспортировки бумаги, а затем извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


5. Закройте крышку G модуля транспортировки бумаги.

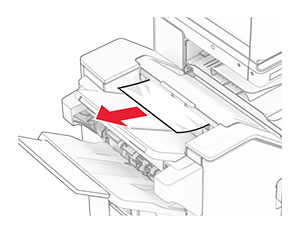

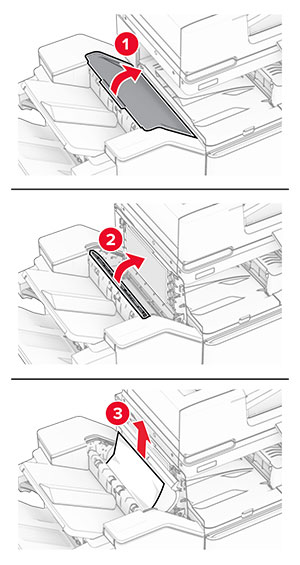

6. Откройте дверцу I, затем откройте дверцу R1 и извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


7. Закройте дверцу R1, а затем закройте дверцу I.

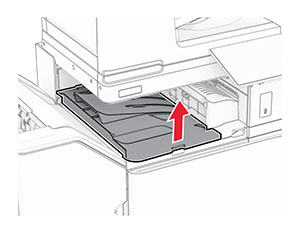

8. Откройте крышку отсека F для транспортировки бумаги.

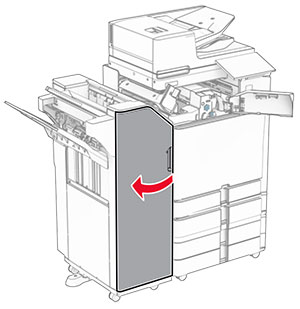

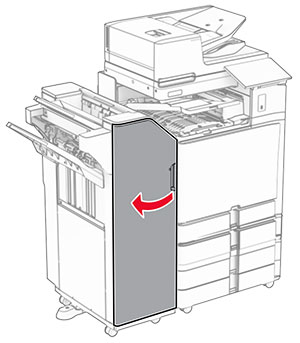

9. Откройте дверцу H.

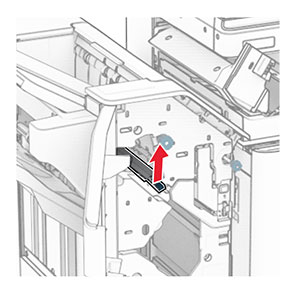

10. Поднимите ручку R4.

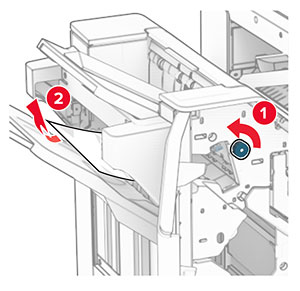

11. Поверните ручку R3 против часовой стрелки, а затем извлеките замятую бумагу из выходного лотка 1.

    Примечание:  Убедитесь в полном извлечении обрывков бумаги.

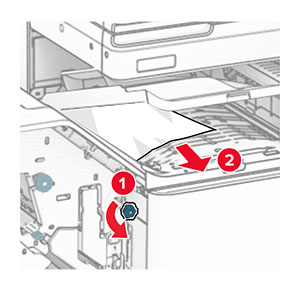

12. Поверните ручку R2 против часовой стрелки, а затем извлеките замятую бумагу из-под крышки F модуля транспортировки бумаги.

    Примечание:  Убедитесь в полном извлечении обрывков бумаги.


13. Закройте крышку F модуля транспортировки бумаги.

14. Верните ручку R4 в исходное положение.

15. Закройте дверцу H.

Если принтер настроен на транспортировку бумаги с функцией фальцовки, выполните следующие действия.

1. Извлеките замятую бумагу из выходного лотка 1.

   Примечания.

   • Убедитесь в полном извлечении обрывков бумаги.
   • Не удаляйте напечатанные страницы, находящиеся в компиляторе сшивания, чтобы избежать пропуска страниц.


2. Извлеките замятую бумагу из стандартного выходного лотка брошюровщика.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


3. Извлеките замятую бумагу из выходного лотка 2.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


4. Откройте дверцу F.

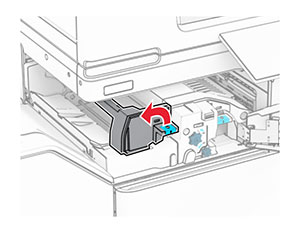

5. Откройте дверцу N4.



6. Откройте дверцу N5.



7. Откройте дверцу H.



8. Поднимите ручку R4.

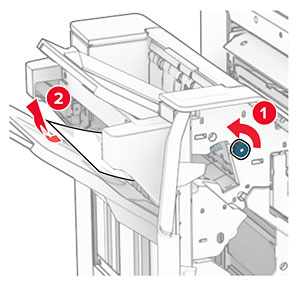

9. Поверните ручку R3 против часовой стрелки, а затем извлеките замятую бумагу из выходного лотка 1.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.

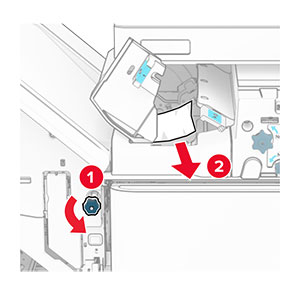

10. Поверните ручку R2 против часовой стрелки, а затем извлеките замятую бумагу между дверцами N4 и N5.

    Примечание:  Убедитесь в полном извлечении обрывков бумаги.


11. Откройте дверцу B.

      ВНИМАНИЕ – ГОРЯЧАЯ ПОВЕРХНОСТЬ!  Возможен нагрев внутри принтера. Для снижения риска получения травмы в результате прикосновения к горячей поверхности подождите, пока поверхность остынет, прежде чем к ней прикасаться.
    Предупреждение – Риск повреждения!  Для предотвращения повреждения от электростатического разряда коснитесь любой открытой металлической части корпуса принтера, прежде чем открыть или дотронуться до внутренних частей принтера.

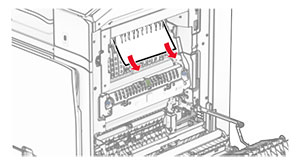

12. Извлеките замятую бумагу из-под выходного ролика стандартного выходного лотка.

    Примечание:  Убедитесь в полном извлечении обрывков бумаги.


13. Закройте дверцу B.

14. Нажмите ручку N1 вниз.



15. Поверните ручку N2 против часовой стрелки.



16. Извлеките замятую бумагу.

    Предупреждение – Риск повреждения!  Во избежание повреждения принтера перед извлечением замятой бумаги снимите с руки любые аксессуары и украшения.
    Примечание:  Убедитесь в полном извлечении обрывков бумаги.


17. Установите ручку N1 на место.

18. Закройте ручку N5, а затем закройте ручку N4.

19. Закройте дверцу F.

20. Верните ручку R4 в исходное положение.

21. Закройте дверцу H.

Замятие бумаги в финишере с функцией создания буклетов

Если принтер настроен на транспортировку бумаги, выполните следующие действия.

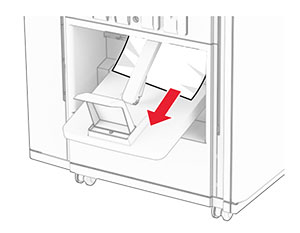

1. Извлеките замятую бумагу из стандартного выходного лотка брошюровщика.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


2. Извлеките замятую бумагу из выходного лотка 1.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


3. Извлеките замятую бумагу из выходного лотка 1.

   Примечания.

   • Убедитесь в полном извлечении обрывков бумаги.
   • Не удаляйте напечатанные страницы, находящиеся в компиляторе сшивания, чтобы избежать пропуска страниц.

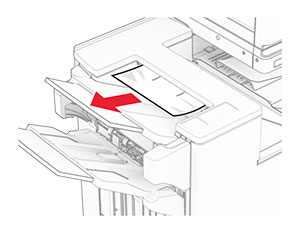

4. Извлеките замятую бумагу из выходного лотка 3.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


5. Поднимите крышку G модуля транспортировки бумаги, а затем извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


6. Закройте крышку G модуля транспортировки бумаги.

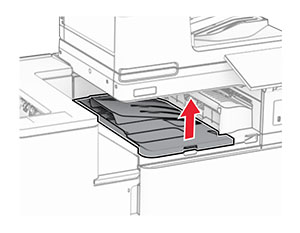

7. Откройте крышку отсека F для транспортировки бумаги.

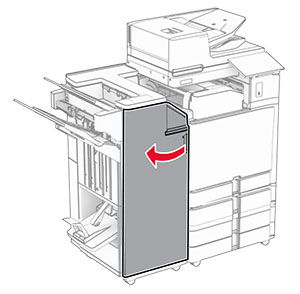

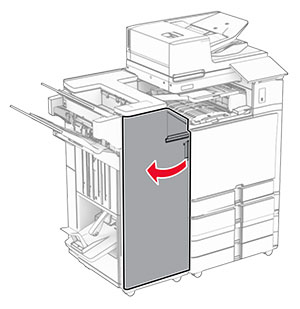

8. Откройте дверцу H.

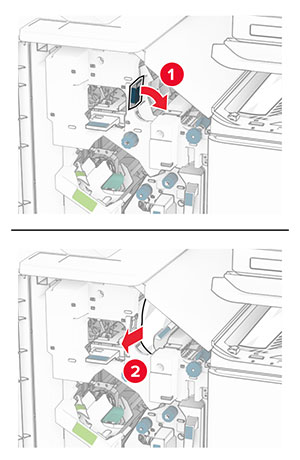

9. Передвиньте ручку R3 вправо, затем извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.

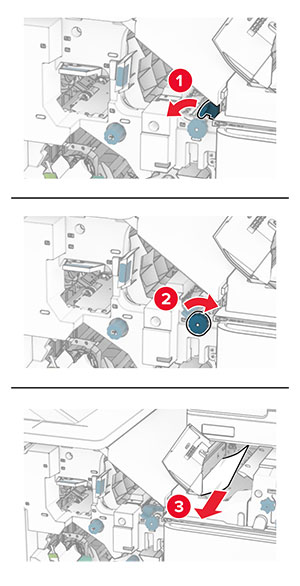

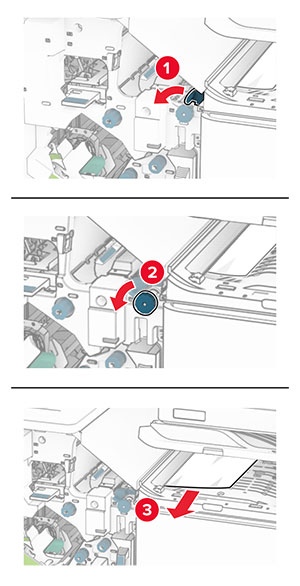

10. Переместите ручку R1 влево, поверните ручку R2 против часовой стрелки, а затем извлеките замятую бумагу.

    Примечание:  Убедитесь в полном извлечении обрывков бумаги.


11. Поверните ручку R5 против часовой стрелки, затем извлеките замятую бумагу из стандартного выходного лотка брошюровщика.

    Примечание:  Убедитесь в полном извлечении обрывков бумаги.

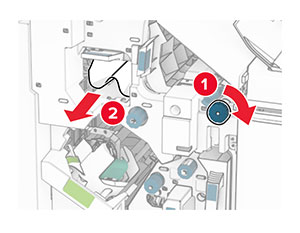

12. Поднимите ручку R4, поверните ручку R2 по часовой стрелке, а затем извлеките замятую бумагу.

    Примечание:  Убедитесь в полном извлечении обрывков бумаги.


13. Закройте крышку F модуля транспортировки бумаги.

14. Верните ручки R1, R3 и R4 в исходное положение.

15. Закройте дверцу H.

Если принтер настроен на транспортировку бумаги с функцией фальцовки, выполните следующие действия.

1. Извлеките замятую бумагу из стандартного выходного лотка брошюровщика.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


2. Извлеките замятую бумагу из выходного лотка 1.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


3. Извлеките замятую бумагу из выходного лотка 1.

   Примечания.

   • Убедитесь в полном извлечении обрывков бумаги.
   • Не удаляйте напечатанные страницы, находящиеся в компиляторе сшивания, чтобы избежать пропуска страниц.


4. Извлеките замятую бумагу из выходного лотка 3.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.

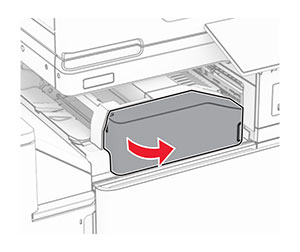

5. Откройте дверцу F.

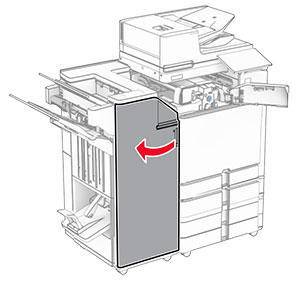

6. Откройте дверцу H.



7. Откройте дверцу N4.



8. Откройте дверцу N5.

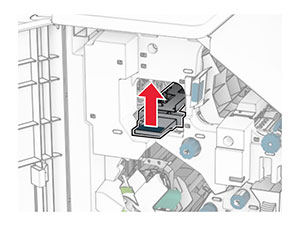

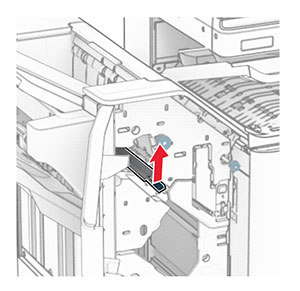

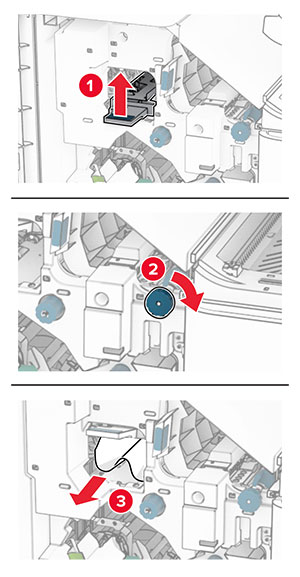

9. Поднимите ручку R4.

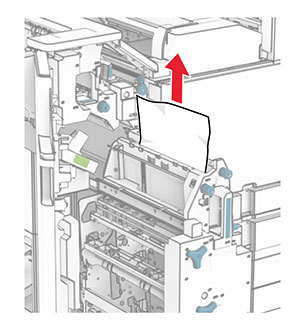

10. Поверните ручку R2 по часовой стрелке, а затем извлеките замятую бумагу под ручкой R4.

    Примечание:  Убедитесь в полном извлечении обрывков бумаги.

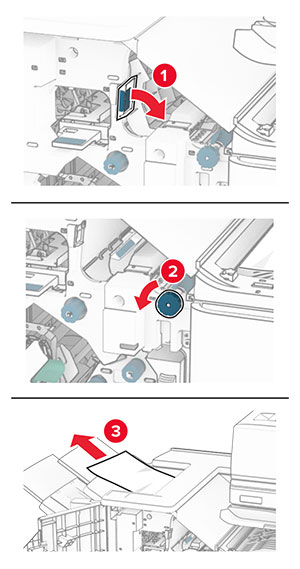

11. Переместите ручку R1 влево, поверните ручку R2 против часовой стрелки, а затем извлеките замятую бумагу между дверцами N4 и N5.

    Примечание:  Убедитесь в полном извлечении обрывков бумаги.


12. Откройте дверцу B.

      ВНИМАНИЕ – ГОРЯЧАЯ ПОВЕРХНОСТЬ!  Возможен нагрев внутри принтера. Для снижения риска получения травмы в результате прикосновения к горячей поверхности подождите, пока поверхность остынет, прежде чем к ней прикасаться.
    Предупреждение – Риск повреждения!  Для предотвращения повреждения от электростатического разряда коснитесь любой открытой металлической части корпуса принтера, прежде чем открыть или дотронуться до внутренних частей принтера.


13. Извлеките замятую бумагу из-под выходного ролика стандартного выходного лотка.

    Примечание:  Убедитесь в полном извлечении обрывков бумаги.


14. Закройте дверцу B.

15. Нажмите ручку N1 вниз.



16. Поверните ручку N2 против часовой стрелки.



17. Извлеките замятую бумагу.

    Предупреждение – Риск повреждения!  Во избежание повреждения принтера перед извлечением замятой бумаги снимите с руки любые аксессуары и украшения.
    Примечание:  Убедитесь в полном извлечении обрывков бумаги.


18. Установите ручку N1 на место.

19. Закройте дверцу N5, а затем закройте дверцу N4.

20. Закройте дверцу F.

21. Верните ручки R1 и R4 в исходное положение.

22. Закройте дверцу H.

Замятие бумаги в модуле создания буклетов

1. Извлеките замятую бумагу из выходного лотка 2.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


2. Откройте дверцу H.

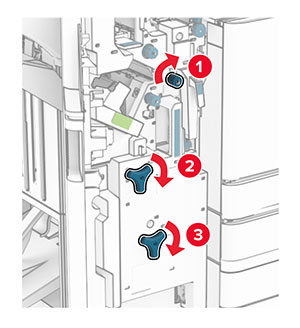

3. Поверните ручки R6, R11 и R10 по часовой стрелке.



4. Извлеките модуль создания буклетов.



5. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.

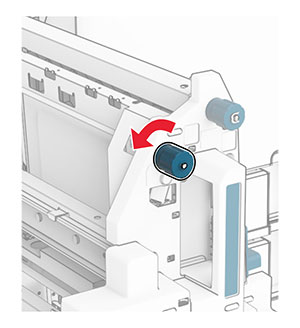

6. Поверните ручку R9 против часовой стрелки до упора.

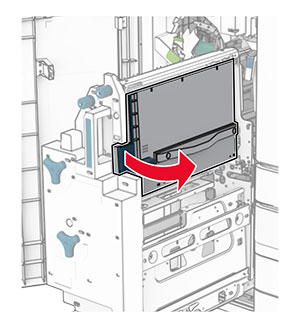

7. Откройте дверцу R8.

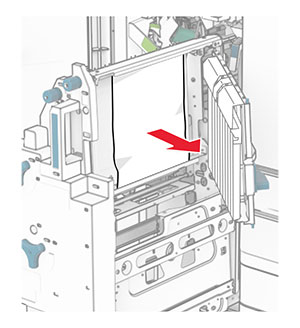

8. Извлеките замятую бумагу.

   Примечание:  Убедитесь в полном извлечении обрывков бумаги.


9. Закройте дверцу R8.

10. Верните модуль создания буклетов в финишер-брошюровщик.

11. Закройте дверцу H.
