Opzioni interne disponibili

• Unità di archiviazione intelligente

  • Caratteri

    • Cinese semplificato

    • Cinese tradizionale

    • Giapponese

    • Coreano

    • Arabo

  • Archiviazione di massa

• Disco fisso

• Funzionalità concesse in licenza

  • IPDS

  • Codice a barre

• Porta ISP (Internal Solutions Port)

  • Scheda interfaccia seriale RS-232C

  • Scheda interfaccia 1284-B parallela

  • MarkNet ^TM Ethernet a fibra ottica N8230

Installazione dei vassoi opzionali

  ATTENZIONE - PERICOLO DI SCOSSE ELETTRICHE:  per evitare il rischio di scosse elettriche, se si accede alla scheda del controller o si installano periferiche di memoria o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e scollegare il cavo di alimentazione dalla presa elettrica. Spegnere le eventuali periferiche collegate alla stampante e scollegare tutti i cavi dalla stampante.

1. Spegnere la stampante.

2. Scollegare il cavo di alimentazione dalla presa elettrica e quindi dalla stampante.

3. Estrarre il vassoio opzionale dalla confezione e rimuovere tutto il materiale di imballaggio.

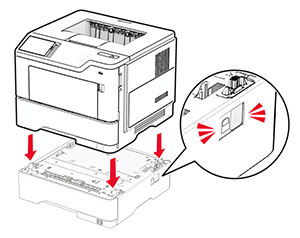

4. Allineare la stampante al vassoio opzionale e abbassarla fino a bloccarla in posizione.

     ATTENZIONE - PERICOLO DI LESIONI:  se la stampante pesa più di 20 kg (44 libbre), potrebbero essere necessarie due o più persone per sollevarla in modo sicuro.


5. Collegare il cavo di alimentazione alla stampante e alla presa elettrica.

     ATTENZIONE - PERICOLO DI LESIONI:  per evitare il rischio di incendio o scosse elettriche, collegare il cavo di alimentazione a una presa elettrica dotata di messa a terra e con le specifiche adeguate, situata in prossimità dell'apparecchio e facilmente accessibile.

6. Accendere la stampante.

Aggiungere il vassoio nel driver di stampa per renderlo disponibile per i processi di stampa. Per ulteriori informazioni, vedere Aggiunta delle opzioni disponibili nel driver di stampa .

Installazione dell'unità di archiviazione intelligente

  ATTENZIONE - PERICOLO DI SCOSSE ELETTRICHE:  per evitare il rischio di scosse elettriche, se si accede alla scheda del controller o si installano periferiche di memoria o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e scollegare il cavo di alimentazione dalla presa elettrica. Spegnere le eventuali periferiche collegate alla stampante e scollegare tutti i cavi dalla stampante.

1. Spegnere la stampante.

2. Scollegare il cavo di alimentazione dalla presa elettrica e quindi dalla stampante.

3. Utilizzando un cacciavite a testa piatta, aprire il coperchio di accesso alla scheda del controller.

   Attenzione - Possibili danni:  I componenti elettronici della scheda del controller vengono facilmente danneggiati dall'elettricità statica. Prima di toccare componenti o connettori della scheda del controller, toccare una superficie metallica della stampante.


4. Disimballare l'unità di archiviazione intelligente (ISD).

   Attenzione - Possibili danni:  non toccare i punti di connessione lungo il bordo dell'unità di archiviazione.

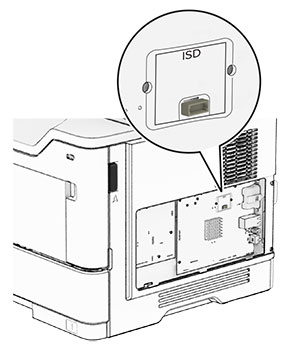

5. Individuare il connettore dell'unità ISD.

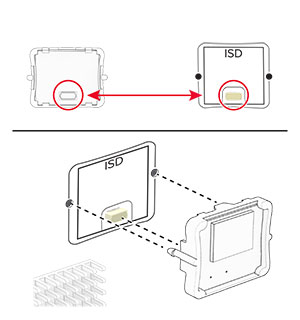

6. Inserire l'ISD nel relativo connettore.



7. Chiudere il coperchio di accesso alla scheda del controller, quindi installare la vite.



8. Collegare il cavo di alimentazione alla stampante e alla presa elettrica.

     ATTENZIONE - PERICOLO DI LESIONI:  Per evitare il rischio di incendi o scosse elettriche, collegare il cavo di alimentazione a una presa elettrica dotata di messa a terra e con le specifiche adeguate, situata in prossimità del prodotto e facilmente accessibile.

9. Accendere la stampante.

Installazione del disco fisso della stampante

  ATTENZIONE - PERICOLO DI SCOSSE ELETTRICHE:  per evitare il rischio di scosse elettriche, se si accede alla scheda del controller o si installano periferiche di memoria o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e scollegare il cavo di alimentazione dalla presa elettrica. Spegnere le eventuali periferiche collegate alla stampante e scollegare tutti i cavi dalla stampante.

1. Spegnere la stampante.

2. Scollegare il cavo di alimentazione dalla presa elettrica e quindi dalla stampante.

3. Utilizzando un cacciavite a testa piatta, aprire il coperchio di accesso alla scheda del controller.

   Attenzione - Possibili danni:  I componenti elettronici della scheda del controller vengono facilmente danneggiati dall'elettricità statica. Prima di toccare componenti o connettori della scheda del controller, toccare una superficie metallica della stampante.


4. Estrarre il disco fisso dalla confezione.

5. Collegare il disco fisso alla scheda del controller, quindi installare le viti.

   Attenzione - Possibili danni:  non toccare o premere sul centro del disco fisso.

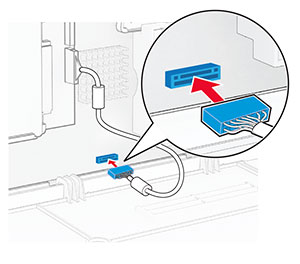

6. Collegare il cavo di interfaccia del disco fisso alla scheda del controller.



7. Chiudere il coperchio di accesso alla scheda del controller, quindi installare la vite.



8. Collegare il cavo di alimentazione alla stampante e alla presa elettrica.

     ATTENZIONE - PERICOLO DI LESIONI:  Per evitare il rischio di incendi o scosse elettriche, collegare il cavo di alimentazione a una presa elettrica dotata di messa a terra e con le specifiche adeguate, situata in prossimità del prodotto e facilmente accessibile.

9. Accendere la stampante.

Installazione di una porta ISP (Internal Solutions Port)

  ATTENZIONE - PERICOLO DI SCOSSE ELETTRICHE:  per evitare il rischio di scosse elettriche, se si accede alla scheda del controller o si installano periferiche di memoria o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e scollegare il cavo di alimentazione dalla presa elettrica. Spegnere le eventuali periferiche collegate alla stampante e scollegare tutti i cavi dalla stampante.

1. Spegnere la stampante.

2. Scollegare il cavo di alimentazione dalla presa elettrica e quindi dalla stampante.

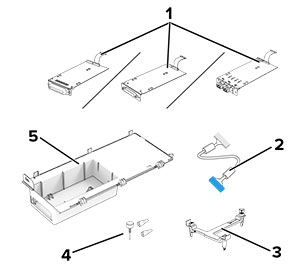

3. Estrarre dalla confezione il kit ISP.



   1	ISP Scheda interfaccia seriale RS-232C Scheda interfaccia 1284-B parallela MarkNet Ethernet a fibra ottica N8230
   2	Cavo ISP esteso
   3	Staffa di montaggio
   4	Viti a testa piatta
   5	Alloggiamento

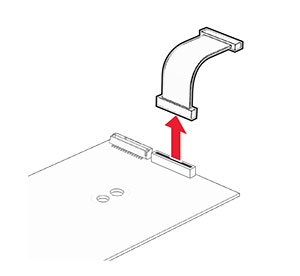

4. rimuovere il cavo di interfaccia preinstallato dall'ISP.

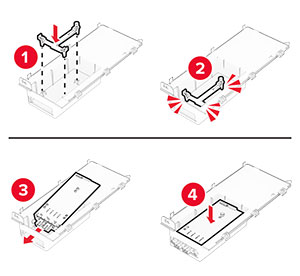

5. Installare la porta ISP nel relativo alloggiamento.

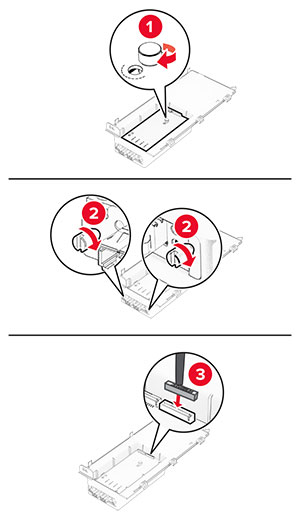

6. Fissare l'ISP in posizione e collegare il cavo ISP esteso.

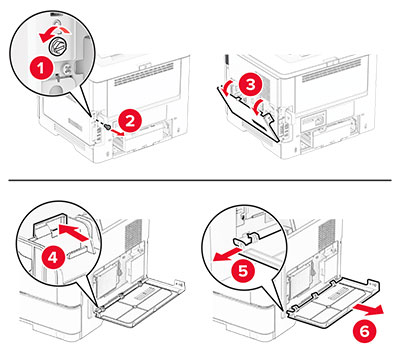

7. Utilizzando un cacciavite a testa piatta, rimuovere il coperchio di accesso alla scheda del controller.

   Attenzione - Possibili danni:  I componenti elettronici della scheda del controller vengono facilmente danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda del controller, toccare una superficie metallica.

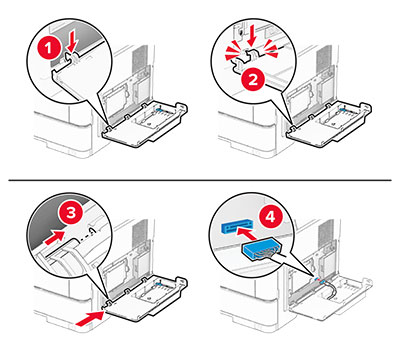

8. Collegare il kit ISP alla stampante.



   Se è installato un disco fisso, scollegare il relativo cavo di interfaccia prima di installare l'ISP.

   Nota:  il disco fisso è supportato solo in alcuni modelli di stampante.

   1. Scollegare il cavo di interfaccia del disco fisso dalla scheda del controller.

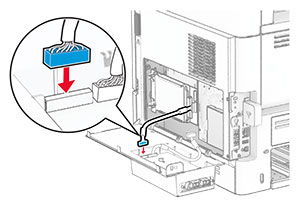

   2. Collegare il cavo di interfaccia del disco fisso all'ISP.

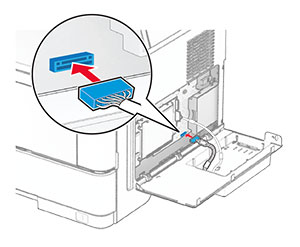

   3. Collegare il cavo ISP esteso al connettore ISP.

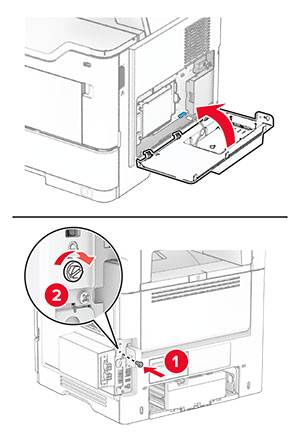

9. Chiudere il kit ISP e installare la vite.



10. Collegare il cavo di alimentazione alla stampante e alla presa elettrica.

      ATTENZIONE - PERICOLO DI LESIONI:  Per evitare il rischio di incendi o scosse elettriche, collegare il cavo di alimentazione a una presa elettrica dotata di messa a terra e con le specifiche adeguate, situata in prossimità del prodotto e facilmente accessibile.

11. Accendere la stampante.
