Установка внутренних дополнительных устройств

shock_hazard caution icon ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ:  Если доступ к системной плате или установка дополнительного устройства или модулей памяти производится после настройки принтера, выключите принтер и отсоедините кабель питания из розетки, прежде чем продолжить. Если к принтеру подключены другие устройства, отключите их, а также отсоедините кабели, идущие к принтеру.

Объем памяти и варианты подключения принтера можно изменить путем установки дополнительных плат. В этом разделе приведены инструкции по установке доступных плат, а также по определению местоположения плат для их извлечения.

Имеющиеся внутренние дополнительные устройства

Модули памяти

Доступ к системной плате для установки внутренних дополнительных устройств

shock_hazard caution icon ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Если доступ к системной плате или установка дополнительного устройства или модулей памяти производится после настройки принтера, выключите принтер и отсоедините кабель питания из розетки, прежде чем продолжить. Если к принтеру подключены другие устройства, отключите их, а также отсоедините кабели, идущие к принтеру.

  1. Дверца системной платы расположена с правой стороны принтера. Откройте дверцу системной платы.

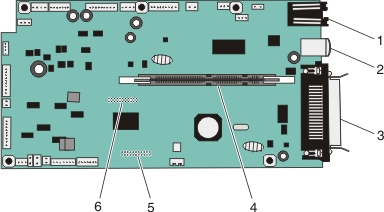

  2. На следующем рисунке показан соответствующий разъем.

    ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Электронные компоненты системной платы быстро выходят из строя под воздействием статического электричества. Перед тем, как прикоснуться к какому-либо электронному компоненту системной платы или разъему, дотроньтесь рукой до какой-нибудь металлической детали принтера.

    1

    Разъем Ethernet

    Примечание. Порт Ethernet имеется только на моделях, предназначенных для сетевой установки.

    2

    Порт USB

    3

    Разъем параллельного интерфейса

    4

    Разъем модулей памяти

    5

    Разъем для дополнительной платы

    6

    Разъем для дополнительной платы


Установка карты памяти

shock_hazard caution icon ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Если доступ к системной плате или установка дополнительного устройства или модулей памяти производится после настройки принтера, выключите принтер и отсоедините кабель питания из розетки, прежде чем продолжить. Если к принтеру подключены другие устройства, отключите их, а также отсоедините кабели, идущие к принтеру.
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Электронные компоненты системной платы быстро выходят из строя под воздействием статического электричества. Перед тем, как прикоснуться к какому-либо электронному компоненту системной платы или разъему, дотроньтесь рукой до какой-нибудь металлической детали принтера.

Можно отдельно приобрести дополнительную карту памяти и установить ее на системной плате. Для установки карты памяти выполните следующие действия.

  1. Выключите принтер.

  2. Обеспечьте доступ к системной плате.

  3. Распакуйте карту памяти.

    Примечание. Не прикасайтесь к контактам разъема вдоль края карты.

  4. Совместите карту памяти с разъемом разъеме системной плате.

  5. Освободите защелки на обоих концах разъема модуля памяти.

    ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Карты памяти могут выйти из строя под действием статического электричества. Перед тем, как взять в руки курту памяти, прикоснитесь к заземленной металлической поверхности.
    Примечание. Карты памяти, предназначенные для других принтеров, могут быть несовместимыми с данным принтером.

  6. Вставьте карту памяти в разъем, чтобы фиксаторы защелкнулись.

    Для правильной установки модуля может потребоваться некоторое усилие.

  7. Убедитесь в том, что оба фиксатора попали в вырезы, расположенные по краям модуля.

  8. Закройте дверцу системной платы.

  9. Снова включите принтер.

  10. Откройте папку "Принтеры":

    1. Щелкните или нажмите кнопку Пуск и выберите пункт Выполнить.

    2. В поле "Начать поиск" или в окне "Запуск программы" введите control printers.

    3. Нажмите ВВОД или нажмите ОК.

      Откроется папка принтеров.

  11. Нажмите правой кнопкой мыши значок принтера.

  12. Нажмите кнопку Свойства.

  13. Выберите установка дополнительных устройств.

    Примечание. Карты памяти, предназначенные для других принтеров, могут быть несовместимыми с данным принтером.

  14. Выберите Опрос принтера.

  15. Нажмите OK.

  16. Нажмите кнопку OK, затем закройте папку "Принтеры".
