| | VÝSTRAHA—NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM: Pokud potřebujete získat přístup k řídicí desce nebo chcete doplnit volitelný hardware a paměťová zařízení poté, co jste tiskárnu nainstalovali, nejprve tiskárnu vypněte a odpojte napájecí kabel ze zásuvky. Máte-li k tiskárně připojena další zařízení, vypněte je také a odpojte jakékoli kabely vedoucí k tiskárně. |
Paměťová karta
DDR3 DIMM
Paměť flash
Písma
Firmwarové karty
Formuláře a čárový kód
PRESCRIBE
IPDS
Pevný disk tiskárny
LexmarkTM Porty Internal Solutions Ports (ISP)
Paralelní rozhraní 1284-B
Bezdrátový tiskový server MarkNetTM N8350 802,11 b/g/n
Sériové rozhraní RS-232-C
| Poznámka: Tento úkon vyžaduje plochý šroubovák. |
| | VÝSTRAHA—NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM: Pokud potřebujete získat přístup k řídicí desce nebo chcete doplnit volitelný hardware a paměťová zařízení poté, co jste tiskárnu nainstalovali, nejprve tiskárnu vypněte a odpojte napájecí kabel ze zásuvky. Máte-li k tiskárně připojena další zařízení, pak je rovněž vypněte a odpojte jakékoliv kabely vedoucí k tiskárně. |
Sejměte přístupová dvířka k desce řadiče.

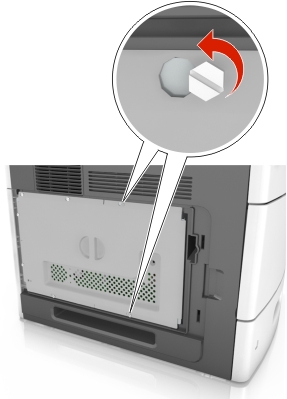

Pomocí šroubováku uvolněte šrouby na ochraně desky řadiče.
Vyjměte vnitřní ochranný kryt.
Pomocí následujícího obrázku vyhledejte příslušný konektor.
| Výstraha—nebezpečí poškození: Elektronické součásti desky řadiče mohou být snadno poškozeny statickou elektřinou. Než se dotknete některé elektronické součásti na desce řadiče nebo konektoru, dotkněte se nejprve kovového povrchu tiskárny. |
1 | LexmarkKonektor pro Internal Solutions Port nebo pro pevný disk tiskárny |
2 | Volitelný konektor karty |
3 | Konektor paměťové karty |

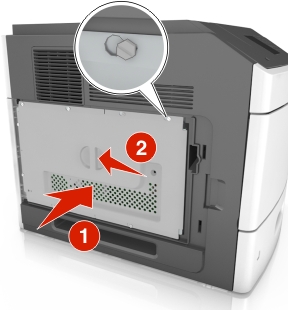

Zarovnejte šrouby s otvory na krytu a znovu kryt připevněte.
Utáhněte šrouby vnitřního ochranného krytu.
Připevněte zpět přístupový kryt.
| | VÝSTRAHA—NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM: Pokud potřebujete získat přístup k řídicí desce nebo chcete doplnit volitelný hardware a paměťová zařízení poté, co jste tiskárnu nainstalovali, nejprve tiskárnu vypněte a odpojte napájecí kabel ze zásuvky. Máte-li k tiskárně připojena další zařízení, pak je rovněž vypněte a odpojte jakékoliv kabely vedoucí k tiskárně. |
| Výstraha—nebezpečí poškození: Elektronické součásti desky řadiče mohou být snadno poškozeny statickou elektřinou. Předtím, než se dotknete elektronických součástí nebo konektorů na desce řadiče, se dotkněte něčeho kovového. |
Volitelnou paměťovou kartu můžete zakoupit samostatně a připojit ji k desce řadiče.
Dostaňte se k desce řadiče.
Další informace najdete v části Přístup k desce řadiče.
Vybalte paměťovou kartu.
| Výstraha—nebezpečí poškození: Nedotýkejte se kontaktů podél hrany karty. Mohlo by dojít k poškození karty. |
Srovnejte zářez (1) paměťové karty s výstupkem (2) konektoru.
Zatlačte paměťovou kartu přímo do konektoru a pak ji zatlačte směrem ke stěně desky řadiče, dokud nezapadne na své místo.
Znovu připojte ochranu desky řadiče a kryt přístupu k desce řadiče.
Řídicí deska podporuje jeden doplňkový port Lexmark Internal Solutions Port (ISP).
| Poznámka: Tento úkon vyžaduje plochý šroubovák. |
| | VÝSTRAHA—NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM: Pokud potřebujete získat přístup k řídicí desce nebo chcete doplnit volitelný hardware a paměťová zařízení poté, co jste tiskárnu nainstalovali, nejprve tiskárnu vypněte a odpojte napájecí kabel ze zásuvky. Máte-li k tiskárně připojena další zařízení, pak je rovněž vypněte a odpojte jakékoliv kabely vedoucí k tiskárně. |
| Výstraha—nebezpečí poškození: Elektronické součásti desky řadiče mohou být snadno poškozeny statickou elektřinou. Předtím, než se dotknete elektronických součástí nebo konektorů na desce řadiče, se dotkněte něčeho kovového. |
Dostaňte se k desce řadiče.
Další informace najdete na Přístup k desce řadiče.
Pokud je již nainstalován volitelný pevný disk tiskárny, je třeba jej nejprve vyjmout.
Další informace naleznete v části Vyjmutí pevného disku tiskárny.
Vybalte sadu ISP.
1 | Komplet ISP |
2 | Šroub pro připojení plastového držáku k sadě ISP |
3 | Šrouby pro připojení montážního držáku ISP k ochraně desky řadiče |
4 | Plastový držák |
Odstraňte kovový kryt z otvoru portu ISP.
Uvolněte šroub.
Zvedněte kovový kryt a zcela jej sejměte.
Zarovnejte pozice plastového držáku s otvory na konstrukci desky řadiče a pak zatlačte plastový držák směrem ke konstrukci desky řadiče tak, aby zaklapl na místo. Zkontrolujte, zda jsou kabely úhledně uspořádány pod plastovým držákem.
Nainstalujte port ISP na plastový držák.
| Poznámka: Nakloňte ISP v úhlu nad plastový držák, aby všechny přečnívající konektory prošly otvorem pro ISP v konstrukci desky řadiče. |
ISP přibližujte k plastovému držáku, dokud se neusadí mezi vodítka plastového držáku.
Pro připevnění plastového držáku k ISP použijte dodaný šroub.
| Poznámka: Otáčejte šroubem ve směru hodinových ručiček tak, aby udržel ISP na místě, avšak zatím jej neutahujte. |
K upevnění a zajištění nosného držáku portu ISP k desce řadiče použijte dva dodané šrouby.
Dotáhněte šroub, který je připojen k ISP.
| Výstraha—nebezpečí poškození: Neutahujte jej příliš. |
Připojte kabel rozhraní řešení ISP do zásuvky na desce řadiče.
| Poznámka: Zástrčka i zásuvka jsou barevně označeny. |
| | VÝSTRAHA—NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM: Pokud potřebujete získat přístup k řídicí desce nebo chcete doplnit volitelný hardware a paměťová zařízení poté, co jste tiskárnu nainstalovali, nejprve tiskárnu vypněte a odpojte napájecí kabel ze zásuvky. Jsou-li k tiskárně připojena jiná zařízení, vypněte je a odpojte všechny kabely vedoucí k tiskárně. |
| Výstraha—nebezpečí poškození: Elektronické součásti desky řadiče mohou být snadno poškozeny statickou elektřinou. Než se dotknete některé elektronické součásti na desce řadiče nebo konektoru, dotkněte se kovového povrchu tiskárny. |
Dostaňte se k desce řadiče.
Další informace najdete v části Přístup k desce řadiče.
Vybalte doplňkovou kartu.
| Výstraha—nebezpečí poškození: Vyvarujte se dotyku v místě připojení podél hrany karty. |
Uchopte kartu po stranách a zarovnejte její plastové výstupky (1) s otvory (2) na desce řadiče.
Kartu pevně zatlačte na místo podle ilustrace.
| Výstraha—nebezpečí poškození: Nesprávnou instalací karty může dojít k poškození karty a desky řadiče. |
| Poznámka: Celá délka konektoru karty se musí dotýkat desky řadiče a být s ní zarovnána. |
Zavřete přístupová dvířka k desce řadiče.
| Poznámka: Po instalaci softwaru tiskárny a hardwarových volitelných doplňků bude zřejmě nutné některé doplňky ručně přidat do ovladače tiskárny, aby byly k dispozici pro tiskové úlohy. Další informace najdete v části Přidání dostupných volitelných doplňků do ovladače tiskárny. |
| Poznámka: Tento úkon vyžaduje plochý šroubovák. |
| | VÝSTRAHA—NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM: Pokud potřebujete získat přístup k řídicí desce nebo chcete doplnit volitelný hardware a paměťová zařízení poté, co jste tiskárnu nainstalovali, nejprve tiskárnu vypněte a odpojte napájecí kabel ze zásuvky. Máte-li k tiskárně připojena další zařízení, pak je rovněž vypněte a odpojte jakékoliv kabely vedoucí k tiskárně. |
| Výstraha—nebezpečí poškození: Elektronické součásti desky řadiče mohou být snadno poškozeny statickou elektřinou. Předtím, než se dotknete elektronických součástí nebo konektorů na řídicí desce, se dotkněte něčeho kovového. |
Dostaňte se k desce řadiče.
Další informace najdete na Přístup k desce řadiče.
Rozbalte pevný disk tiskárny.
Vyhledejte příslušný konektor na desce řadiče.
| Poznámka: Je-li již volitelný port ISP nainstalovaný, pak je nutné pevný disk tiskárny nainstalovat do ISP. |
Instalace pevného disku tiskárny do ISP:

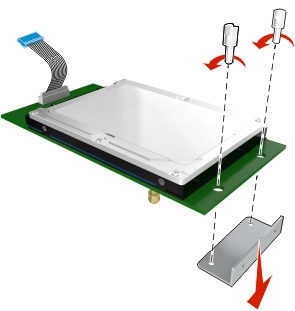

Odšroubujte šrouby připevňující montážní konzolu pevného disku tiskárny k pevnému disku a pak vyjměte konzolu.
Srovnejte výstupky pevného disku tiskárny s otvory na portu ISP a zatlačte na pevný disk tiskárny tak, aby výstupky dolehly na svá místa.
| Upozornění: Držte pouze okraje kompletu desky. Netlačte na střed pevného disku tiskárny, ani se jej nedotýkejte. Mohlo by dojít k poškození karty. |
Připojte konec kabelu rozhraní pevného disku tiskárny do zástrčky portu ISP.
| Poznámka: Zástrčky a zásuvky jsou barevně označeny. |
Srovnejte výstupky pevného disku tiskárny s otvory na desce řadiče a zatlačte na pevný disk tiskárny tak, aby výstupky dolehly na svá místa.
| Upozornění: Držte pouze okraje kompletu desky. Netlačte na střed pevného disku tiskárny, ani se jej nedotýkejte. Mohlo by dojít k poškození karty. |
| Poznámka: Zkontrolujte, zda jsou kabely úhledně uspořádány pod pevným diskem tiskárny. |
Připojte konec kabelu rozhraní pevného disku tiskárny do zástrčky na desce řadiče.
| Poznámka: Zástrčky a zásuvky jsou barevně označeny. |
| Poznámka: Tento úkon vyžaduje plochý šroubovák. |
| | VÝSTRAHA—NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM: Pokud potřebujete získat přístup k řídicí desce nebo chcete doplnit volitelný hardware a paměťová zařízení poté, co jste tiskárnu nainstalovali, nejprve tiskárnu vypněte a odpojte napájecí kabel ze zásuvky. Máte-li k tiskárně připojena další zařízení, pak je rovněž vypněte a odpojte jakékoliv kabely vedoucí k tiskárně. |
| Výstraha—nebezpečí poškození: Elektronické součásti desky řadiče mohou být snadno poškozeny statickou elektřinou. Než se dotknete některé elektronické součásti na desce řadiče nebo konektoru, dotkněte se kovového povrchu tiskárny. |
Dostaňte se k desce řadiče.
Další informace najdete v části Přístup k desce řadiče.
Odpojte kabel rozhraní pevného disku tiskárny od desky řadiče, ale k pevnému disku tiskárny nechte kabel připojený. Kabel odpojíte tak, že před jeho vytažením stlačíte páčku u zástrčky kabelu rozhraní a tím uvolníte západku.
Odstraňte šrouby, které jistí pevný disk tiskárny na místě.
Vyjměte pevný disk tiskárny.
Položte pevný disk tiskárny stranou.
