プリンタの詳細

プリンタ構成

危険！ケガの恐れあり：本機が不安定にならないように、用紙カセットや用紙トレイは個別にセットしてください。その他のすべてのトレイは必要になるまで閉じた状態にします。

MS510dn プリンタモデル

1	プリンタコントロールパネル
2	用紙ストップ
3	標準排紙トレイ
4	前面ドア解除ボタン
5	コントローラボードアクセスドア
6	100 枚多目的フィーダー
7	標準 250 枚トレイ
8	オプションの 250 または 550 枚トレイ

MS610dn プリンタモデル

1	プリンタコントロールパネル
2	用紙ストップ
3	標準排紙トレイ
4	前面ドア解除ボタン
5	コントローラボードアクセスドア
6	100 枚多目的フィーダー
7	標準 550 枚トレイ
8	オプションの 250 または 550 枚トレイ

プリンタの操作パネルを使用する

The illustration shows the printer control panel and its parts.

	コンポーネント	目的
1	ディスプレイ	プリンタの状態とメッセージを表示します。プリンタのセットアップと操作を行います。
2	左向き矢印ボタン	左にスクロールします。
3	［設定］ボタン	メニューのオプションを選択します。設定を保存します。
4	上向き矢印ボタン	上にスクロールします。
5	右向き矢印ボタン	右にスクロールします。
6	テンキー	数字や文字、記号を入力します。
7	［スリープ］ボタン	スリープモードまたはハイバネートモードを有効にします。プリンタは、次の操作を行うとスリープモードから復帰します。プリンタのボタンのどれかを押すトレイまたは前面ドアを開けるコンピュータから印刷ジョブを送信する主電源スイッチを使って、電源オンリセットを実行する USB ポートにデバイスを接続する
8	USB ポート	フラッシュメモリをプリンタに接続します。メモ：フラッシュメモリを使用できるのは前面の USB ポートのみです。この機能は、一部のプリンタ機種でのみ使用可能です。
9	［ストップ］/［キャンセル］ボタン	プリンタのすべての動作を停止します。
10	［戻る］ボタン	前の画面に戻ります。
11	下向き矢印ボタン	下にスクロールします。
12	［ホーム］ボタン	ホーム画面に移動します。
13	インジケータランプ	プリンタの状態を確認します。

スリープボタンとインジケータランプの色を理解する

プリンタコントロールパネルの［スリープ］ボタンとインジケータランプの色は、特定のプリンタの状態または状況を示します。

インジケータランプ	プリンタの状況
オフ	プリンタはオフかハイバネートモードです。
緑色で点滅	プリンタはウォーミングアップ中、データの処理中、印刷中のいずれかです。
緑色で点灯	プリンタはオンですが、アイドル状態です。
赤色で点滅	プリンタへのユーザー操作が必要です。

スリープボタンランプ	プリンタの状況
オフ	プリンタはオフか［準備完了］状態です。
黄色で点灯	プリンタはスリープモードです。
黄色で点滅	プリンタはハイバネートモードに入っているか、ハイバネートモードから復帰しています。
0.1 秒間黄色で点滅した後、低速のパルスパターンで 1.9 秒間完全にオフになる	プリンタはハイバネートモードです。

ケーブルを接続する

USB ケーブルまたはパラレルケーブルを使用してプリンタをコンピュータに接続するか、イーサネットケーブルを使用してネットワークに接続します。

以下が一致するようにしてください。

ケーブルの USB マークとプリンタの USB マーク
パラレルポートとそれに対応するパラレルケーブル
Ethernet ポートとそれに対応するイーサネットケーブル

警告！破損の恐れあり：印刷中は、示されている範囲内の USB ケーブル、すべてのネットワークアダプタ、またはプリンタに触れないでください。データの損失や誤動作が発生する可能性があります。

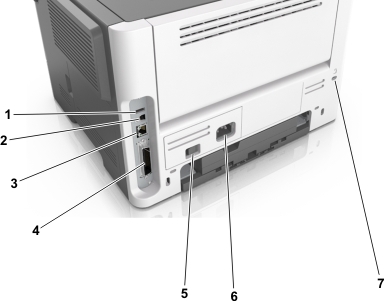

The illustration shows the printer base rear ports.

	コンポーネント	目的
1	USB ポート	オプションのワイヤレスネットワークアダプタを接続します。
2	USB プリンタポート	プリンタをコンピュータに接続します。
3	イーサネットポート	プリンタをイーサネットネットワークに接続します。
4	パラレルポートメモ：このポートは、一部のプリンタ機種でのみ使用できます。	プリンタをコンピュータに接続します。
5	電源スイッチ	プリンタの電源のオン/オフを切り替えます。
6	プリンタ電源コードソケット	プリンタを電源コンセントに接続する際に使用します。
7	セキュリティスロット	プリンタの盗難を防止するロックを取り付けます。

コントローラボードにアクセスする

危険！感電の恐れあり：プリンタの設置後にコントローラボードにアクセスしたり、オプションのハードウェアやメモリデバイスを取り付ける場合、作業を行う前にプリンタの電源を切り、コンセントから電源コードを抜いてください。プリンタに他のデバイスを接続している場合はそれらのデバイスの電源も切り、プリンタに接続しているコードを抜いてください。

コントローラボードのアクセスドアを開きます。

以下の図を参照し、コネクタの正しい位置を確認します。

警告！破損の恐れあり：コントローラボードの電子部品は静電気によって破損する恐れがあります。コントローラボードの電子部品またはコネクタに触れる前に、プリンタの金属面に触れてください。

The illustration shows the connection points along the edge of the card.

1	メモリカードコネクタ
2	オプションカードコネクタ
