프린터에 스캐너 통신 카드 설치

참고:

감전 위험 주의 아이콘 주의—감전 위험: 프린터를 설정한 후 컨트롤러 보드에 액세스하거나 옵션 하드웨어 또는 메모리 장치를 설치하려면, 프린터를 끄고 전기 콘센트에서 전원 코드를 뽑은 후 작업을 수행하십시오. 프린터에 다른 장치가 연결되어 있는 경우 다른 장치도 끄고 프린터에 연결된 케이블을 분리하십시오.
경고—손상 위험: 컨트롤러 보드 전자 부품은 정전기로 인해 쉽게 손상될 수 있습니다. 정전기 발생 예방을 위해 프린터의 금속 표면을 만진 후 컨트롤러 보드 전자 부품이나 커넥터를 만지십시오.

  1. 컨트롤러 보드 입구 덮개를 분리합니다.

  2. 일자 드라이버로 컨트롤러 보드 덮개 나사를 풉니다.

  3. 덮개를 분리합니다.

  4. 스캐너 통신 카드 포장을 푼 다음 스캐너 통신 카드 커넥터를 찾습니다.

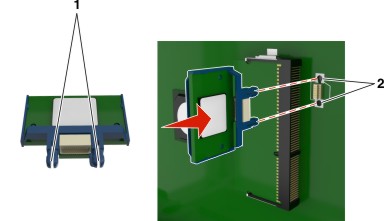

    The connectors on the communications card

    1

    스캐너 통신 카드 커넥터

    2

    메모리 카드 커넥터


    경고—손상 위험: 카드 가장자리에 있는 연결 지점을 만지지 마십시오.

  5. 카드 가장자리를 잡고 카드의 플라스틱 핀 (1)을 컨트롤러 보드의 구멍 (2)와 맞춘 후 카드를 밀어 제자리에 고정합니다.

    참고:

  6. 나사를 덮개의 구멍에 맞춘 후 덮개를 다시 조립합니다.

  7. 덮개에 나사를 조입니다.

  8. 입구 덮개를 다시 조립합니다.
