A multifunkciós készülék üzembe helyezése

  A doboz felnyitása

  Macintosh rendszer

  Más nyelvű kezelőpanel felszerelése

  A multifunkciós készülék beállítása más eszközzel való használatra

  PictBridge-kompatibilis digitális fényképezőgép használata

A multifunkciós készülék üzembe helyezéséhez kövesse az Üzembe helyezési útmutatóban leírtakat. Útmutató a hibaelhárításhoz: Az üzembe helyezéssel kapcsolatos hibaelhárítás.

A doboz felnyitása

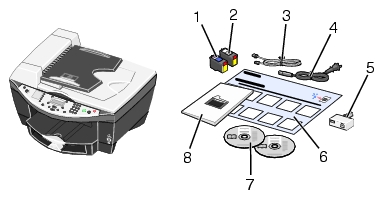

A multifunkciós készülék dobozában a következők találhatók meg:

* Nincs mellékelve minden országban/térségben.

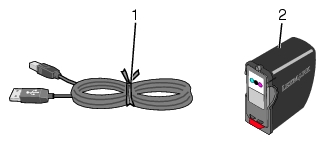

Külön megvásárolandó elemek

Macintosh rendszer

A használattal kapcsolatos tudnivalók a CD-n lévő szoftver telepítése után megjelenő súgóban találhatók.

Más nyelvű kezelőpanel felszerelése

Az alábbi információk csak akkor vonatkoznak Önre, ha a multifunkciós készülékhez mellékelve van más nyelvű kezelőpanel is.

1. Vegye le a kezelőpanel (ha van felszerelve).



2. Válassza ki a megfelelő nyelvű kezelőpanelt.
3. Illessze a füleket a multifunkciós készülékre, majd nyomja le.



Megjegyzés: A gombok jelentése A kezelőpanel segítségével című témakörben található.

A multifunkciós készülék beállítása más eszközzel való használatra

A multifunkciós készülék más készülékhez, például telefonhoz, üzenetrögzítőhöz vagy számítógépmodemhez is csatlakoztatható. Útmutató a hibaelhárításhoz: Az üzembe helyezéssel kapcsolatos hibaelhárítás.

Megjegyzés: A Lexmark 7100 Series multifunkciós készülék egy analóg eszköz, amely akkor működik legjobban, ha közvetlenül van csatlakoztatva a fali csatlakozóhoz. Emellett más eszközök (például telefon vagy üzenetrögzítő) is csatlakoztatható a multifunkciós készülékhez az üzembe helyezési lépéseknek megfelelően. Ha digitális vonalhoz, például ISDN, DSL vagy ADSL vonalhoz szeretne csatlakozni, akkor szükség van egy külső gyártó készülékére is.

A multifunkciós készülék számos célra használható. Felhívjuk figyelmét néhány fontos tudnivalóra:

Ha a multifunkciós készülék számítógéphez van csatlakoztatva, a munka során egyaránt használható a kezelőpanel és a multifunkciós készülék szoftvere minőségi dokumentumok gyors elkészítéséhez.
Faxoláshoz csatlakoztatni kell a multifunkciós készüléket egy számítógéphez.
Akkor is csatlakoztatni a multifunkciós készüléket számítógéphez, ha programokból szeretne nyomtatni.
Fénymásoláshoz nem kell csatlakoztatni a multifunkciós készüléket számítógéphez.
Faxok küldéséhez és fogadásához sem kell csatlakoztatni a multifunkciós készüléket számítógéphez.

Megjegyzés: Faxoláshoz a multifunkciós készüléket csatlakoztatni kell egy telefonvonalhoz (akár csatlakozik számítógéphez, akár nem).

A multifunkciós készülék más eszközökhöz is csatlakoztatható. További információ annak az eszköznek a használati útmutatójában található, amelyet a multifunkciós készülékhez csatlakoztatni szeretne.

Megjegyzés: A telefonkábelt a megfelelő aljzatba kell csatlakoztatni.

Csatlakoztatás közvetlenül a fali telefonaljzathoz

1. Csatlakoztassa a telefonkábel egyik végét a multifunkciós készülék LINE aljzatához.
2. Csatlakoztassa a telefonkábel másik végét egy működő telefonaljzathoz.

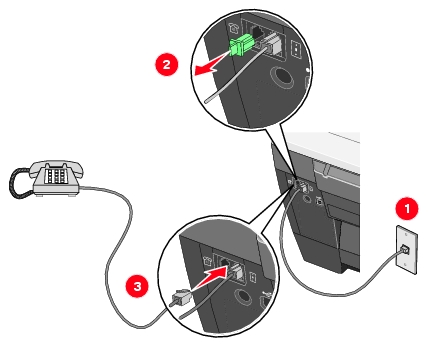

Csatlakozás telefonhoz

1. Egy telefonkábel segítségével kösse össze a multifunkciós készülék LINE aljzatát és a fali telefonaljzatot.
2. Húzza ki a védődugót a multifunkciós készülék hátulján lévő EXT csatlakozóból.
3. Egy telefonkábel segítségével kösse össze a multifunkciós készülék EXT csatlakozóját és a telefont.

Megjegyzés: A kézi fogadási módokhoz használható speciális konfiguráció ismertetése a Kézzel című témakörben található.

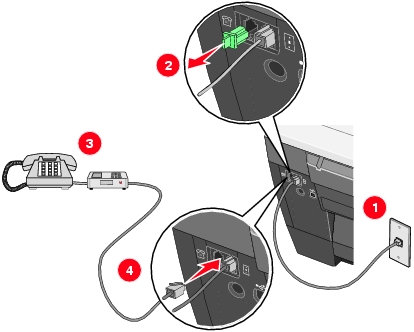

Csatlakozás üzenetrögzítőhöz

1. Egy telefonkábel segítségével kösse össze a multifunkciós készülék LINE aljzatát és a fali telefonaljzatot.
2. Húzza ki a védődugót a multifunkciós készülék hátulján lévő EXT csatlakozóból.
3. Egy telefonkábellel kösse össze az üzenetrögzítőt és a telefont.
4. Egy telefonkábel segítségével kösse össze a multifunkciós készülék EXT csatlakozóját és az üzenetrögzítőt.

Megjegyzés: Annak érdekében, hogy az üzenetrögzítő ne rögzítse a faxhangokat, az üzenetrögzítőt közvetlenül a multifunkciós készülékhez kell csatlakoztatni.

Megjegyzés: Az üzenetrögzítő használatához kapcsolódó speciális konfiguráció ismertetése az Üzenetrögzítő című témakörben található.

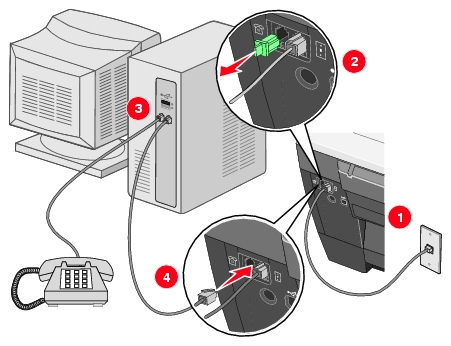

Csatlakozás számítógépmodemhez

1. Egy telefonkábel segítségével kösse össze a multifunkciós készülék LINE aljzatát és a fali telefonaljzatot.
2. Húzza ki a védődugót a multifunkciós készülék hátulján lévő EXT csatlakozóból.
3. Egy telefonkábellel kösse össze a számítógépmodemet és a telefont.
4. Egy telefonkábel segítségével kösse össze a multifunkciós készülék EXT csatlakozóját és a számítógépmodemet.

Megjegyzés: Ahhoz, hogy számítógéppel tudja fogadni a faxokat, a multifunkciós készülék automatikus válasz funkcióját ki kell kapcsolni.

Megjegyzés: A kézi fogadási módokhoz használható speciális konfiguráció ismertetése a Kézzel című témakörben található.

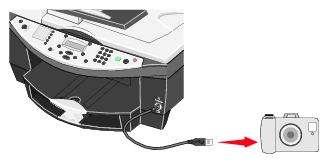

PictBridge-kompatibilis digitális fényképezőgép használata

A multifunkciós készülékhez lehet PictBridge-kompatibilis digitális fényképezőgépet csatlakoztatni, így a fényképezőgép gombjaival lehet kiválasztani és kinyomtatni a fényképeket.

1. Dugja a PictBridge-kompatibilis digitális fényképezőgéphez mellékelt USB kábel egyik végét a multifunkciós készülék előlapján lévő PictBridge portba.



2. Dugja az USB kábel másik végét a digitális fényképezőgépbe.



3. A csatlakoztatási és kezelési információk a digitális fényképezőgéphez mellékelt használati útmutatóban találhatók.

Megjegyzés: Győződjön meg róla, hogy a PictBridge-kompatibilis digitális fényképezőgépen a megfelelő USB mód van kiválasztva. További információ a fényképezőgép használati útmutatójában olvasható.
